Analog Devices Inc. MAX30101WING 拡張ボード

Analog Devices Inc. MAX30101WING拡張ボードは、MAX30101パルス酸素濃度計センサのアプリケーション・ファームウェアの迅速な開発に使用するように構成されているラピッド開発ボードです。MAX30101WINGには、+2.5V～+5.0Vレール（VLED）の間でプログラミングできるとともに+1.8Vパワーレール（1V8）をMAX30101に供給するMAX14750AパワーマネジメントIC（PMIC）が搭載されており、MAX30101内部LEDを駆動できます。

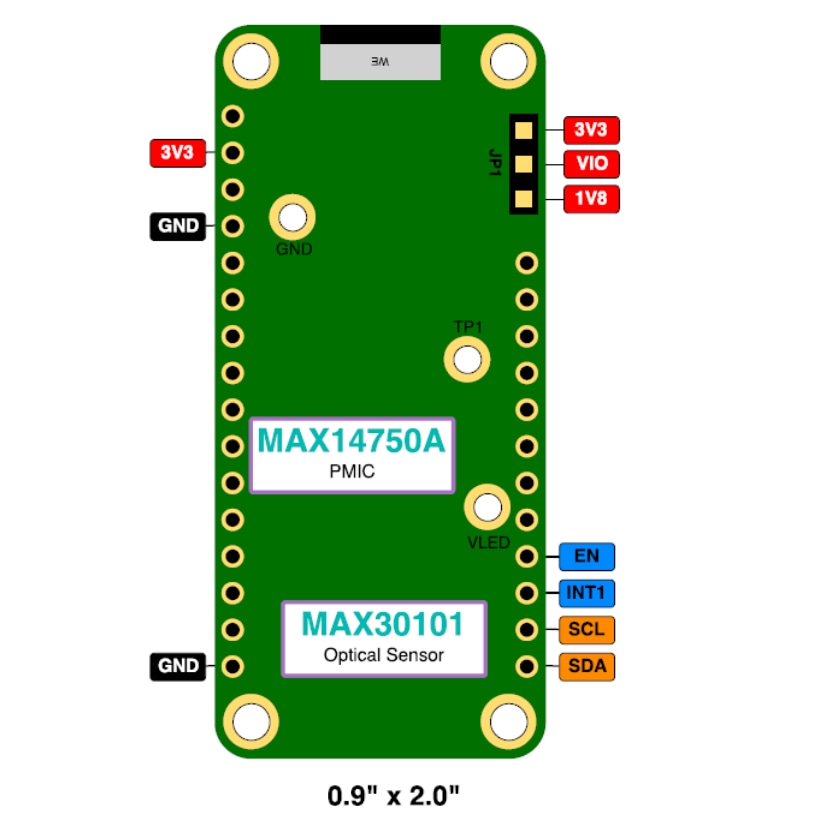

ADI MAX30101WING拡張ボードは、ジャンパJP1から選択できる+1.8Vおよび+3.3Vロジック（VIO）との互換性があります。ZIFフラット・フレキシブル・ケーブル・コネクタを使用すると、MAX30205シリコンベースの人体温度センサを特徴とするMAX30205EVSYSを集積できます。MAX30101WINGボードは、MAX32630FTHRとシームレスに集積されており、迅速なプロトタイピングと開発が可能になります。

特徴

便利な拡張ボード
- 0.9" x 2.0" DIPフォームファクタ
- ブレッドボード互換
- フェザー対応
- LED駆動電圧を供給するための集積PMIC
- +1.8Vおよび+3.3VロジックVIO対応
- ZIFフラットフレキシブルケーブルコネクタ、MAX30205EVSYSと互換性あり
MAX30101 高感度パルス酸素濃度計および心拍数センサ
- 非侵襲性反射型LEDソリューション
- 5.6mm x 3.3mm x 1.55mm 14ピン光モジュール、統合されたカバーガラスにより最適で堅牢な性能を実現
- モバイル端末を対象とした超低消費電力動作
  - プログラム可能なサンプルレートとLED電流による省電力
  - 低電力心拍数モニタ：<1mW
  - 超低シャットダウン電流：0.7µA（代表値）
- 最速3200spsまでのサンプルレートを備えた高速データ出力機能
- 堅牢なモーションアーチファクト耐性
- 動作温度範囲：-40°C～+85°C

MAX14750A PMIC
- Micro-I_Q 250mW 昇降圧レギュレータ
  - MAX30101にVLEDを供給
  - プログラム可能な出力電圧範囲：2.5V〜5V
  - 1.1µA自己消費電流
  - プログラム可能な電流制限
  - 入力電圧範囲1.8V～5.5V
- Micro-I_Q 100mA LDO
  - MAX30101に1V8レールを供給
  - 入力電圧範囲1.71V～5.5V
  - プログラム可能な出力範囲：0.09V〜4.0V
  - 0.9µA自己消費電流
  - 負荷スイッチとして構成可能
  - 個々のイネーブルピン
  - I²C制御インターフェイス
