Analog Devices / Maxim Integrated MAX41473/MAX41474 RFレシーバ
Analog Devices Inc. MAX41473/MAX41474 RFレシーバは、高性能・低消費電力デバイスで、振幅シフトキーイング（ASK）および周波数シフトキーイング（FSK）データに最適です。MAX41473/MAX41474レシーバは、287MHz～320MHz、425MHz～480MHz、860MHz～960MHz ISM周波数帯域においてASK/FSK変調データを受信するように設計されています。これらのRFレシーバはASKまたはFSK受信が可能で、I2Cインターフェイスから完全にプログラミングできます。MAX41473/MAX41474レシーバはRF感度に優れており、RF入力で0dBmまでの電力の入力信号を受け入れることができます。これらのRFレシーバには集積IFフィルタが搭載されており、外付け部品数が少なく、動作/電源遮断電流が小さく抑えられています。
ADI MAX41473/MAX41474 RFレシーバは、省電力、完全プログラマブル、自己ポーリング（デューティーサイクリング）モードが特徴で、外部MCUをウェイクアップするプリアンブル検出と割り込み出力が備わっています。これらのRFレシーバは、1.8V～3.6V電源電圧範囲および-40°C～105°C温度範囲で動作します。MAX41473/MAX41474 RFレシーバは、寸法4mm x 4mmおよび12ピン薄型QFN（TQFN）パッケージ（0.8mmピッチ）でご用意があります。代表的なアプリケーションには、ホームオートメーションとセキュリティ、ビルアクセス制御、ガレージ扉の開閉システム（GDO）、リモート・キーレス・エントリ（RKE）があります。
特徴
- 部品表（BOM）が少ない:
- 外部バラン不要、外部フィルタ不要
- 単一の低コスト16MHz外付け水晶（振動子）
- 高感度の長距離
- 自動利得制御（AGC）が調整されているデジタルRSSI
- 自動周波数制御（AFC）
- 高速周波数スイッチングFrac-Nシンセサイザ
- 電力削減のための自己ポーリング (リモート・ウェイクアップ):
- 割り込み出力を用いたプリアンブル検出
- 最低350μAの平均電流
- 1%未満の負荷サイクルに対応
- 高速起動時間
- 33dBキャリブレーション済イメージ除去
仕様
- 低消費電力：
- 9mA動作供給電流
- 10nA電源OFF電流
- 最高200kbpsまでのデータレート (NRZ)
- 1.8V～3.6Vの幅広い電源電圧範囲
- 動作温度範囲：-40°C～＋105°C
- 周波数範囲:
- 287MHz～320MHz
- 425MHz～480MHz
- 860MHz～960MHz
- 4mm x 4mmの寸法
- 12-TQFNパッケージ（0.8mmピッチ）
関連キット
Analog Devices Inc. MAX4147x評価キット
MAX4147x高出力電力VHF/UHF Sub-GHz ISM/ SRDレシーバの評価に使用することを目的としています。

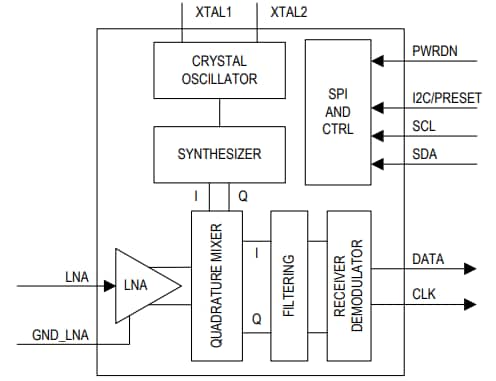

ブロック図
