Analog Devices Inc. MAX96724/F/RGMSL2/1to CSI-2 デシリアライザー

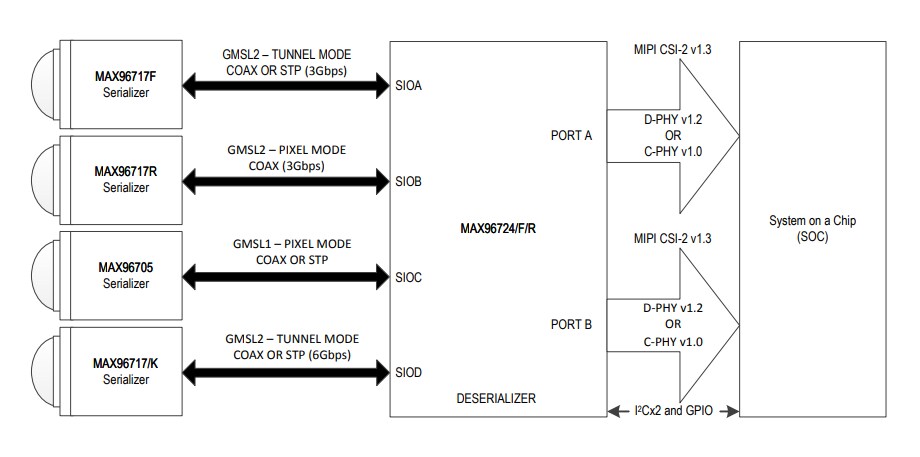

アナログ・デバイセズ (Analog Devices) MAX96724/F/RクワッドトンネリングGMSL2/1 to CSI-2デシリアライザは、4つのGMSL™2/1入力を1、2、または4 MIPI D-PHYまたはC-PHY出力に変換します。MAX96724/F/Rを使用すると、GMSLチャンネル仕様を満たす50Ω 同軸ケーブルまたは100Ω STPケーブルを介した同時送信双方向送信が可能になります。業界標準の同軸または STP相互接続を使用して、最大 4 つの離れた場所にあるセンサをサポートできます。各GMSL2シリアルリンクは、順方向で3Gbpsまたは6Gbpsの固定レート、および逆方向で187.5Mbpsで動作します。アナログ・デバイセズ (Analog Devices) MAX96724/F/Rデシリアライザを使用するとビデオデータの集約と複製が可能になり、リモートに配置された複数のセンサからのストリームをマージして、複数の使用可能なCSI-2出力にルーティングできます。

特徴

車載グレード高速リンク
- 最大挿入損失 3.0GHz（6Gbps）で-21.0dB
- 最大挿入損失 1.5GHz（3Gbps）で-19.5dB
- チャネル条件の変化に自動適応
- -40°C～+105°Cの周囲温度で動作
個別に構成可能なGMSLクワッド入力
- リンクレート 6/3Gbps GMSL2および3.12Gbps GMSL1
- 逆リンクレート 187.5Mbps/1Mbps（GMSL2/1）
- 混合GMSL2/1ピクセルおよびトンネル入力のサポート
2x4または4x2 レーン MIPI CSI-2 v1.3出力
- 2.5Gbps/レーンでMIPI D-PHY v1.2定格
- 5.7Gbps/レーンでC-PHY v1.0定格
- 集約と複製機能
- D-PHY/C-PHYの16/32仮想チャネルのサポート
