BittWare IA-440i Agilex™ FPGAカード（400GbE & PCIe Gen5 x16）
BittWare IA-440i Agilex™ FPGAカード（400GbE、PCIe Gen5 x16）は、データセンター、ネットワーキング、エッジコンピューティング・ワークロードにおけるセキュリティ上の課題に対処できる設計を採用しています。FPGAは、強化された高速暗号化エンジンのオプションが特長です。NICサイズのカードは、CXLサポートが備わったQSFP-DD (400GbE) 、DDR4 SDRAM、PCIe Gen5 x16が搭載されているAgilexチップと独自のタイリングアーキテクチャを使用してI/Oとメモリのバランスをとることができます。
関連ケーブル
USB/JTAGアクセスには、アクセサリキットが必要です。USBおよび/またはJTAGにアクセスするには、アクセサリケーブルが必要です。
以下のオプションからお選びください：
USB専用ブレークアウトケーブル： BittWare RS-PL12-UAP-83 Pico-Lock - USB Aケーブル
JTAG専用ブレークアウトケーブル： BittWareRS-PL12-JTB-13 Pico-Lock - JTAGケーブル
USB + JTAGブレークアウトカード： BittWare ACC-IA-JTUSB-BKO
USB+JTAGブレイクアウトカードの組み合わせは開発に推奨されています。展開には、USB専用ブレイクアウトケーブルが推奨されています。これらのアクセサリケーブルは別売りです。
特徴
- FPGA
- Intel Agilex AGI023
- パッケージR18A
- コアスピードグレード -2 XCVRスピードグレード -2
- FPGAにはARM HPSを含む
- 他にも以下のAgilex FPGAオプションあり
- CXL用のXCVRスピードグレード -1（CXL IPはライセンス 取得済、別途購入）
- ハード暗号化ブロック
- Intel Agilex AGI023
- FPGAの起動を目的とした2Gbitフラッシュメモリが搭載されたオンボードフラッシュ
- 2xバンクオンボードDDR4、各最大8GBの外部メモリ
- ホストインターフェイス
- PCIe ハードIPに接続されたFPGAに直接接続されたx16 Gen５インターフェイス
- CXL v1.1（CXL IPはライセンス取得済、別途購入）
- QSFP-DDケージ
- 400 Gbps（8x 50Gbps PAM4）
- PAM4 1x 400GbE、2x 200GbE、4x 100GbE、8x 50GbE
- NRZ 1x 200GbE、2x 100GbE、4x 50GbE、8x 10/25 GbE
- すべての組み合わせに対応するマルチレート・ハードMAC
- ネットワーク回復クロッキングのためのジッタクリーナ
- 外部クロッキング
- 1 PPSおよび10MHz ref clk入力（インボード）
- BMC、USB-UARTへのUSBアクセス
- 冷却－標準シングル幅パッシブヒートシンク
- Board management controller
- 電力シーケンシングとリセット
- 電圧、電流、温度監視
- 保護シャットダウン
- クロック構成
- 低帯域BMC-FPGA通信（SPIリンク搭載）
- USB 2.0
- PLDMサポート
- カードレベルのセキュリティ
- BMC Root of Trust
- BMCおよびFPGAセキュアブート
- BMCおよびFPGAセキュア・アップグレード
- 主要な管理
- 電気
- PCIeスロットから派生したオンボード電力
- 消費電力はアプリケーションに依存
- 最大消費電力 75W
- 動作温度 +5°C～+35°C
- 品質
- IPC-A-610-Class２に準拠した製造
- RoHS準拠
- CE、FCC、ICES承認
- フォームファクタ
- 薄型 (高さ1/2、長さ1/2) PCIeスロットカード
- サイズ 68.75mm x 167.50mm

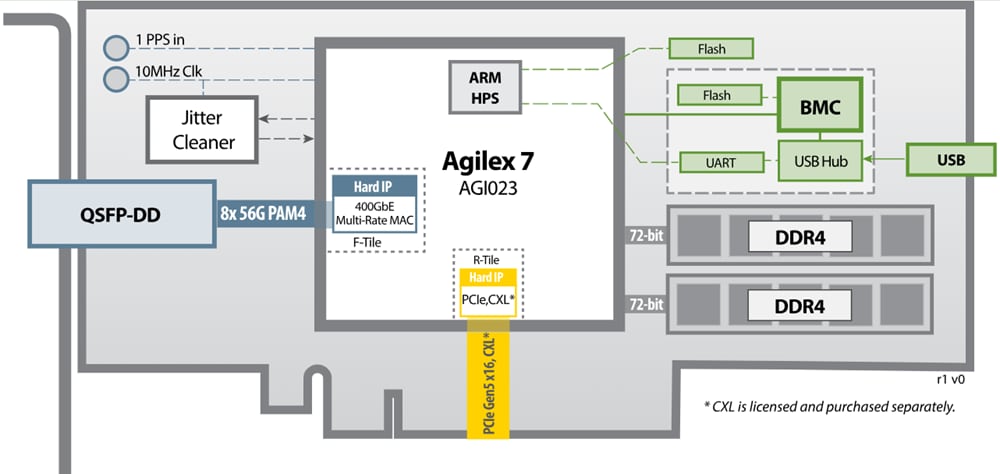

ブロック図
インフォグラフィック
