Bourns AC4013R エアコイルインダクタ
Bourns AC4013R エアコイルインダクタには、機械的安定性のためのエポキシカバーが含まれています。表面実装インダクタで、最小Q値は100、テスト周波数は800MHz、最大IRMS は1.6Aです。AC4013Rインダクタは、-25°C〜125°Cの温度範囲で動作します。これらのインダクタはRoHSに準拠しており、湿度感度レベル1（MSL 1）規格に適合しています。AC4013Rインダクタは、高周波テレビおよびラジオ受信機、ラジオ送信機、RFアンプ、チューニング要件などのアプリケーションで使用されます。
特徴
- 最小Q値：100
- テスト周波数：800MHz
- 最大IRMS ：1.6A
- 表面実装
- 動作温度範囲：-25°C～125°C
- 厳しい公差
- RoHS準拠
アプリケーション
- 高周波TVおよびラジオ受信機
- RFアンプ
- ラジオ送信機
- チューニング要件

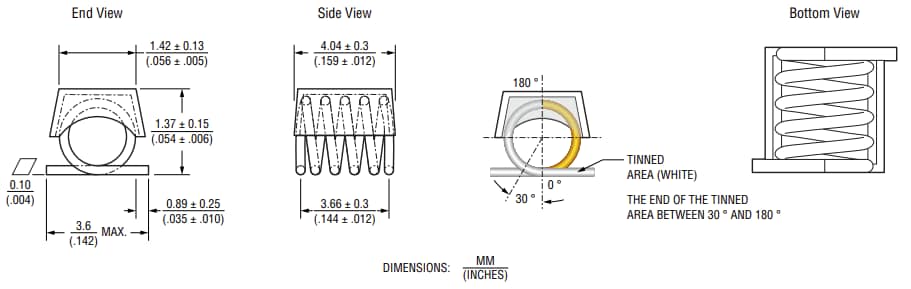

製品寸法
View Results ( 10 ) Page
| 部品番号 | データシート | Q 最小値 | 公差 | テスト周波数 | 自己共振周波数 | インダクタンス | 最大 DC 電流 | 最大 DC 抵抗 | 最高動作温度 | 最低動作温度 |
|---|---|---|---|---|---|---|---|---|---|---|
| AC4013R-12NG |  |
100 | 2 % | 800 MHz | 4.6 GHz | 12.55 nH | 1.6 A | 14 mOhms | + 125 C | - 25 C |
| AC4013R-5N6G | |
100 | 2 % | 800 MHz | 6.5 GHz | 5.6 nH | 1.6 A | 9 mOhms | + 125 C | - 25 C |
| AC4013R-7N1G | |
100 | 2 % | 800 MHz | 6 GHz | 7.15 nH | 1.6 A | 10 mOhms | + 125 C | - 25 C |
| AC4013R-8N8G | |
100 | 2 % | 800 MHz | 6 GHz | 8.8 nH | 1.6 A | 12 mOhms | + 125 C | - 25 C |
| AC4013R-9N8G | |
100 | 2 % | 800 MHz | 5.2 GHz | 9.85 nH | 1.6 A | 13 mOhms | + 125 C | - 25 C |
| AC4013R-12NJ | |
100 | 5 % | 800 MHz | 4.6 GHz | 12.55 nH | 1.6 A | 14 mOhms | + 125 C | - 25 C |
| AC4013R-5N6J | |
100 | 5 % | 800 MHz | 6.5 GHz | 5.6 nH | 1.6 A | 9 mOhms | + 125 C | - 25 C |
| AC4013R-7N1J | |
100 | 5 % | 800 MHz | 6 GHz | 7.15 nH | 1.6 A | 10 mOhms | + 125 C | - 25 C |
| AC4013R-8N8J | |
100 | 5 % | 800 MHz | 6 GHz | 8.8 nH | 1.6 A | 12 mOhms | + 125 C | - 25 C |
| AC4013R-9N8J | |
100 | 5 % | 800 MHz | 5.2 GHz | 9.85 nH | 1.6 A | 13 mOhms | + 125 C | - 25 C |
公開: 2025-04-03
| 更新済み: 2025-06-11
