Bourns SDE0403AT車載グレードSMDパワーインダクタ
Bourns SDE0403AT車載グレードSMDパワーインダクタは、さまざまな電子アプリケーションの大電流密度・高温要件を満たすように設計されたAEC-Q200準拠パワーインダクタです。この薄型の Bourns インダクタは、ドラム型フェライト構造を採用し、最大厚さは 3.5mm です。SDE0403AT は最大 4.8A の高い飽和電流に対応し、-55°C から +150°C の温度範囲で動作します。
特徴
- +150°Cと高い最高動作温度
- 大飽和電流
- 最大厚さ3.5mmのロープロファイル設計
- AEC-Q200準拠
- RoHS準拠およびハロゲンフリー
アプリケーション
- ノイズフィルタ
- DC送電線
- 車載システム
仕様
- 1MHz/1Vのインダクタンス範囲: 1.0µH ~ 68µH
- 公差：±10%または±20%
- DC抵抗:
- 19.3mΩ（822mΩ標準）
- 48mΩ～1,028mΩ（最大）
- 13MHz～113MHz自己教共振周波数範囲
- RMS電流範囲: 0.4A ~ 2.7A
- 飽和電流範囲:0.55A～4.8A
- 動作温度範囲: -55°C～+150°C
回路図

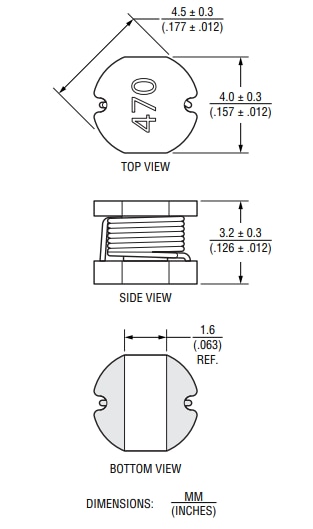

アドバンテック (Dimensons)
