Bourns SRP0312Fシールドパワーインダクタ
Bourns SRP0312Fシールドパワーインダクタは、コンパクトな3.3mm x 3.1mmフットプリント、1mm低背、最低11mΩ のDC抵抗(DCR) が備わったフラットワイヤ構造で設計されており、効率性の向上に貢献します。SRP0312Fシリーズには、2.2A～8.6Aの加熱電流範囲、2.5A ～ 9.2Aの飽和電流、0.3µH～ 4.7µHのインダクタンス範囲が備わっており、 ±20%の公差があります。合金パウダーコアとシールド構造によって、低放射線、低バズノイズ、RoHSに準拠しています。Bourns SRP0312Fシールドパワーインダクタはハロゲンフリーで、-40°C ～ +125°Cの温度範囲で動作します。最適なアプリケーションには、民生、産業、テレコムエレクトロニクスのDC/DCコンバータと電源があります。
特徴
- シールド構造－低放射線
- 1mmという薄型のコンパクトなフットプリント
- 合金粉コア
- 大飽和電流
- 低DCR
- 低バズノイズ
- フラットワイヤ構造によって、DCRを最低11mΩ (標準）まで低減し、効率性の向上をもたらす
- ハロゲンフリー
- RoHS準拠
アプリケーション
- DC/DCコンバータ
- 民生、産業、テレコムエレクトロニクスの電源
仕様
- 寸法：3.3mm x 3.1mm x 1mm
- インダクタンス範囲：0.3µH～4.7µH
- インダクタンス公差：±20%
- 2.2A～8.6Aの熱電流 Irms
- 2.5A～9.2Aの飽和電流 Isat
- 感湿性レベル（MSL）1
- -40°C ～ +125°C動作温度範囲（温度上昇を含む）

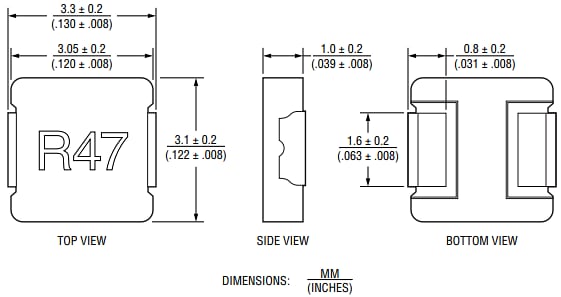

寸法
