Broadcom ACHS-7121/7122/7123電流センサIC

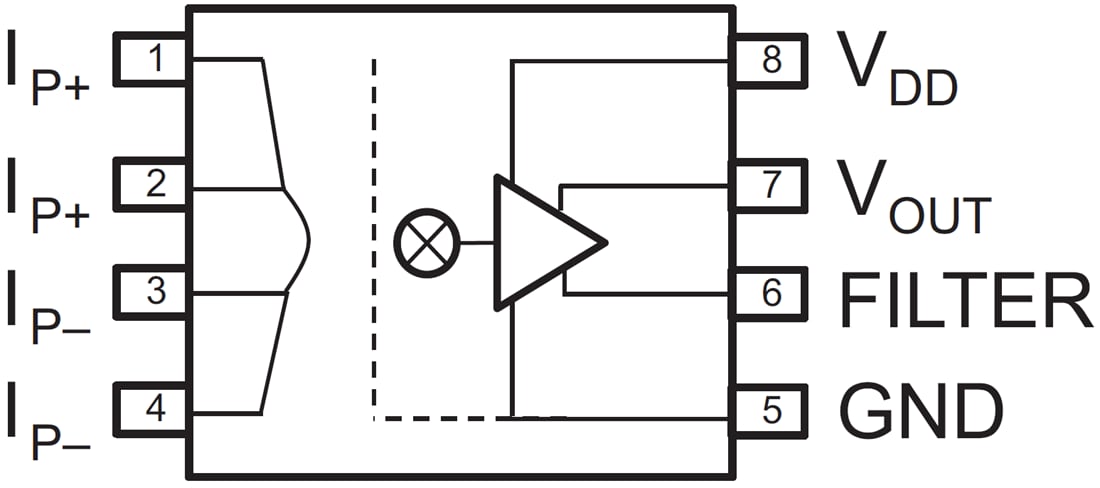

Broadcom ACHS-7121/7122/7123電流センサICは、完全に統合されたホール効果ベースの絶縁リニア電流センサ・デバイス・ファミリです。これらのデバイスは、産業、商業、通信システムにおけるACまたはDC電流センシング用に設計されています。各デバイスは、高精度、低オフセット、リニアホール回路で構成されており、銅導通経路がダイの表面の近くに配置されています。この銅伝導経路を流れる適用電流は、ホールICが比例電圧に変換する磁界を発生させます。このデバイスの精度は、ホール・トランスデューサへの磁気信号の近接性によって最適化されています。

高精度の比例電圧は、低オフセットのチョッパー安定化CMOSホールICによって実現されており、パッケージング後の精度のためにプログラミングされています。このデバイスの出力には、電流サンプリングに使用される経路である一次銅導電経路から電流の流量が増加した場合の、正のスロープ（>V_OUT（Q））があります。この導電経路の内部抵抗は標準7mΩで、低消費電力損失を実現しています。導電パスの端子は、信号リード（ピン5～8）から電気的に絶縁されています。

特徴

広い動作温度: –40ºC～110ºC
プライマリ・コンダクタ抵抗: 標準7mΩ
センシング電流範囲: ±10A、±20A、±30A
出力感度: 66～185mV/A
ACまたはDC電流に比例した出力電圧
供給電圧からのレシオメトリック出力
単電源動作: 5.0V
低ノイズ・アナログ信号経路
デバイス帯域幅はFILTERで設定: 標準80kHz 1nFフィルタ・コンデンサでの帯域幅

精度を目的に出荷時にトリミング済
極めて安定した出力オフセット電圧
ほぼゼロ磁気ヒステリシス
標準±1.5%の合計出力エラー
>25kV/μsコモンモード過渡耐性
小型フットプリント、薄型のSO-8パッケージ
世界的な安全性承認: UL、CSA: 絶縁電圧3kVrms、1分間

*To be derated above 85°C ambient at –25.2mW/°C on 4oz copper PCB.

Note: ACHS-712x are specified typically. Customer can opt for ACHS-719x (7191/2/3/4/5) if performance across the operating ambient of -40°C to 110°C, and if IEC/EN 62368-1 system regulatory approval are needed.
