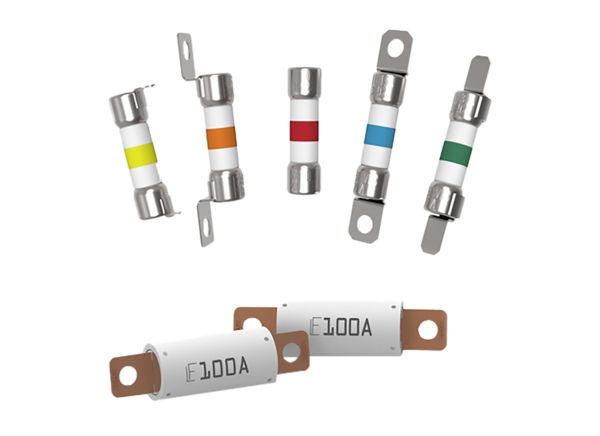

Littelfuse 10EV & 20EV高電圧車載ヒューズ
Littelfuse 10EVおよび20EV高電圧車載ヒューズは、-40°C ～+125°Cの温度範囲で動作しながら、20kAの遮断定格および500VDCの電圧定格を実現しています。Littelfuse 10EVヒューズは、拡散ピル技術が採用されている円筒形低電圧・大電流デバイスで、電気自動車（EV）およびハイブリッド乗用車の回路への時間遅延保護を実現しています。20EVヒューズは、回路の保護を目的に、大半のEVおよびハイブリッド乗用車に設置できるボルトダウンヒューズです。
特徴
- 定格遮断 500VDCで20kA
- 500VDC電圧定格
- 動作温度範囲：-40°C～+125°C
- 標準重量
- 9.5g (10EV)
- 35g (20EV)
- 取り付け用トルク
- 4.5±1NmのM5（ZXISOおよびZXBDPバージョンのISO規定）（10EV）
- 6±1Nm（ISO規定）のM6、10Nm（最大）許容（20EV）
- V-0のUL 94V-0難燃性規格に適合するメラミン製ボディ
- エンドキャップ
- ニッケルメッキ真鍮（10EV）
- 亜鉛合金（20EV）
- 錫メッキが施された銅合金端子
- ISO 8820-8を参照
- カートリッジバージョン（10EV）でご用意あり
アプリケーション
- 車載用
- EV
- ハイブリッド乗用車

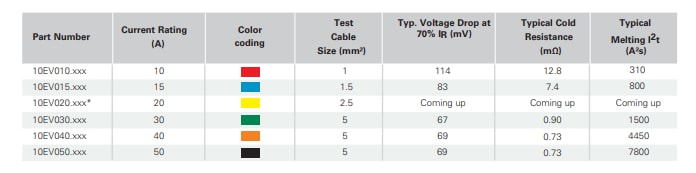

10EV定格とカラーコーディング
