Texas Instruments ESD451 ±30kV ESD保護ダイオード

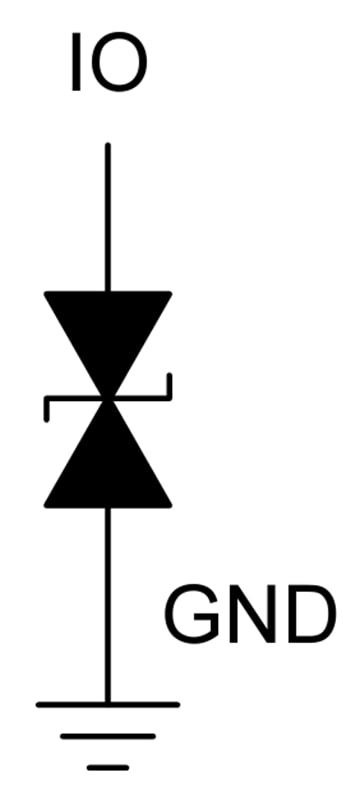

Texas Instruments ESD451 ±30kV ESD保護ダイオードは、データ線およびその他のI/Oポートの保護を目的とした双方向ESD保護ダイオードです。ESD451は、IEC 61000-4-2国際規格（レベル4以上）に準じて最大±30kVのESD衝撃を放散するように定格されています。このデバイスは、USB 3.0といったプロトコルを対象とした高速インターフェイス保護を可能にする0.5pF（標準）のIO容量を備えています。極めて低い動的抵抗（0.19ΩΩ）およびクランプ電圧（16A TLPで10.4V）は、過渡イベントに対するシステムレベルの保護に指定されています。

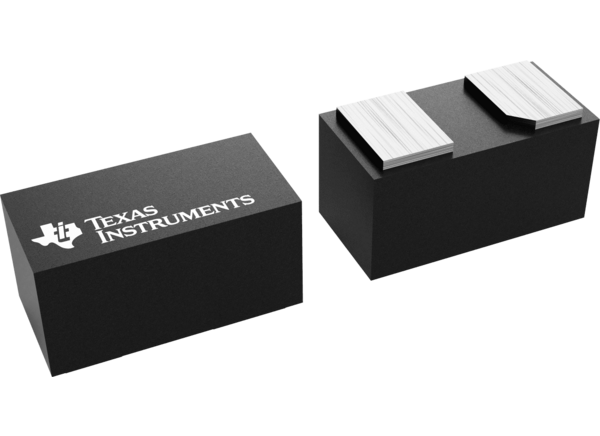

±30kV ESD定格および6.2Aサージは、ウェアラブルといったポータブル電子機器およびその他のスペースに制約のあるアプリケーションでの5.5V電源レールとデータラインの保護を目的とした、小型パッケージでの堅牢な過渡保護を実現しています。Texas Instruments ESD451は、業界標準0201（DPL）パッケージで販売されています。
