Texas Instruments TSD05/TSD05C/TSD36Cサージ保護デバイス

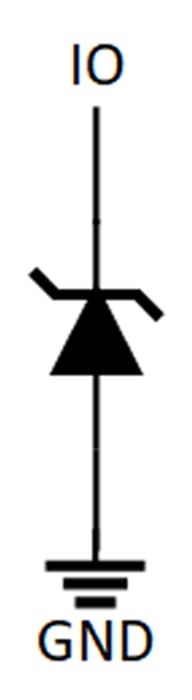

Texas Instruments TSD05/TSD05C/TSD36Cサージ保護デバイスは、ESDやサージなどの有害な過渡現象をクランプするように設計されています。TSD05は単方向であり、TSD05C/TSD36Cは双方向です。TSD05/TSD05C/TSD36Cデバイスは、最大 ±30kV（接触およびエアギャップ放電）までのESDストライクを放散するように定格されており、これはIEC 61000-4-2国際規格（レベル4）で指定された最大レベルを超えています。

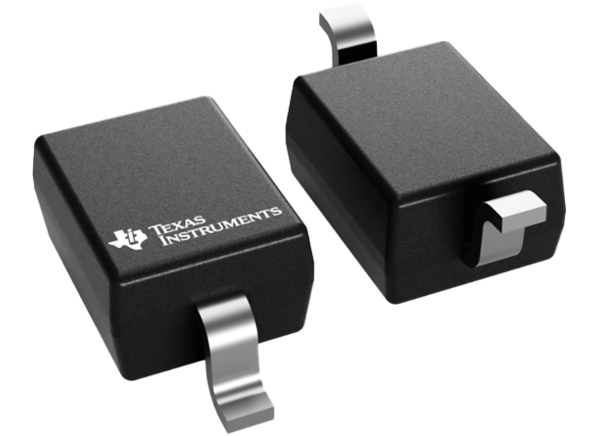

堅牢なクランプ性能と低静電容量を組み合わせたTSD05/TSD05C/TSD36Cは、さまざまなアプリケーションでデータと電力線を保護する優れたTVSダイオードです。Texas Instruments TSD05/TSD05C/TSD36Cは、業界標準のリード付きSOD-323パッケージで提供され、ハンダ付けが容易です。

特徴

IEC 61000-4-2 Level 4 ESD保護
- ±30kVの接触放電
- ±30kV空中放電
IEC61000-4-5サージ保護
- TSD05 - 60A（8/20μs）
- TSD05C-30A（8/20μs）
- TSD36C-6.5A（8/20μs）
低制限電圧
- TSD05 - 9V、60A（8/20µs）
- TSD05C - 11.5V、30A（8/20µs）
- TSD36C - 71V、6.5A（8/20µs）
IO容量
- TSD05 - 19pF（標準）
- TSD05C - 4pF（標準）
- TSD36C - 4.3pF（標準）
