Cosel TECS/TEPSシリーズ45W/65W電源

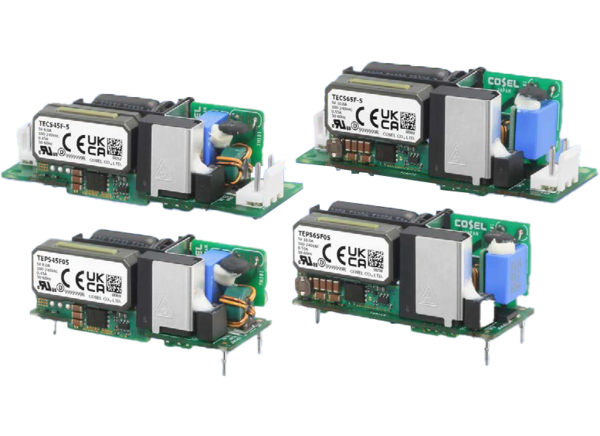

Cosel TECS/TEPSシリーズ45W/65W電源は、産業用アプリケーションの 超小型化と高効率を実現する新世代の電源です。これらの電源は、ワイド・バンド・ギャップ (WBG) 窒化ガリウム (GaN) 半導体、 高周波平面トランス、強化されたフライバック・トポロジなどの高度技術を活用して高効率を実現します。12V/24Vの出力バージョンは、 最大93.5%の優れた効率性でピーク負荷を維持するために140%の電力を供給できます。 TECS/TEPS電源は、高周波 スイッチングにおいてGaNの性能を活用し、1インチ x 2.3インチ(25.4mm x 58.4mm) のフットプリントで45Wと65Wを供給します。これらのAC/DC電源は、プリント基板取り付け用のピンを備えたTEPSデバイスと圧着式JSTコネクタを使用するTECSデバイスに柔軟性を提供します。代表的なアプリケーションには、スマートオフィス機器、セキュリティ機器、支払い端子、オフィス自動化機器、機械ツール、産業用プリンタ、ディスプレイ機器などがあります。

特徴

  • 薄型
  • ワイド・バンド・ギャップ（WBG）窒化ガリウム（GaN）電力段と平面磁気
  • 1インチ x 2.3インチのハイパワー密度設計 (TEP45F、65F)
  • 最大93.5%の高効率
  • 小型でコンパクトなプリント基板構造
  • 45Wと65Wの相互運用可能なフットプリント
  • ピン/コネクタと防塵ケースを備えた2 つのバージョン
  • ユニバーサル入力範囲：85VAC ～264VAC
  • 高調波減衰器（IEC61000-3-2準拠）
  • 140%のピーク出力電流（12Vおよび24Vモデルで）
  • 突入電流、過電流、過電圧の保護回路を内蔵
  • Class Ⅱ：FG接続は不要
  • RoHS、低電圧 指令に準拠し、CEマークとUKCAを取得

アプリケーション

  • スマートオフィス機器
  • 機械ツール
  • 産業用プリンタ
  • ディスプレイ機器
  • オフィスオートメーション設備
  • チケット発行機
  • セキュリティ機器
  • 支払い端子
  • 計測および分析機器

概要

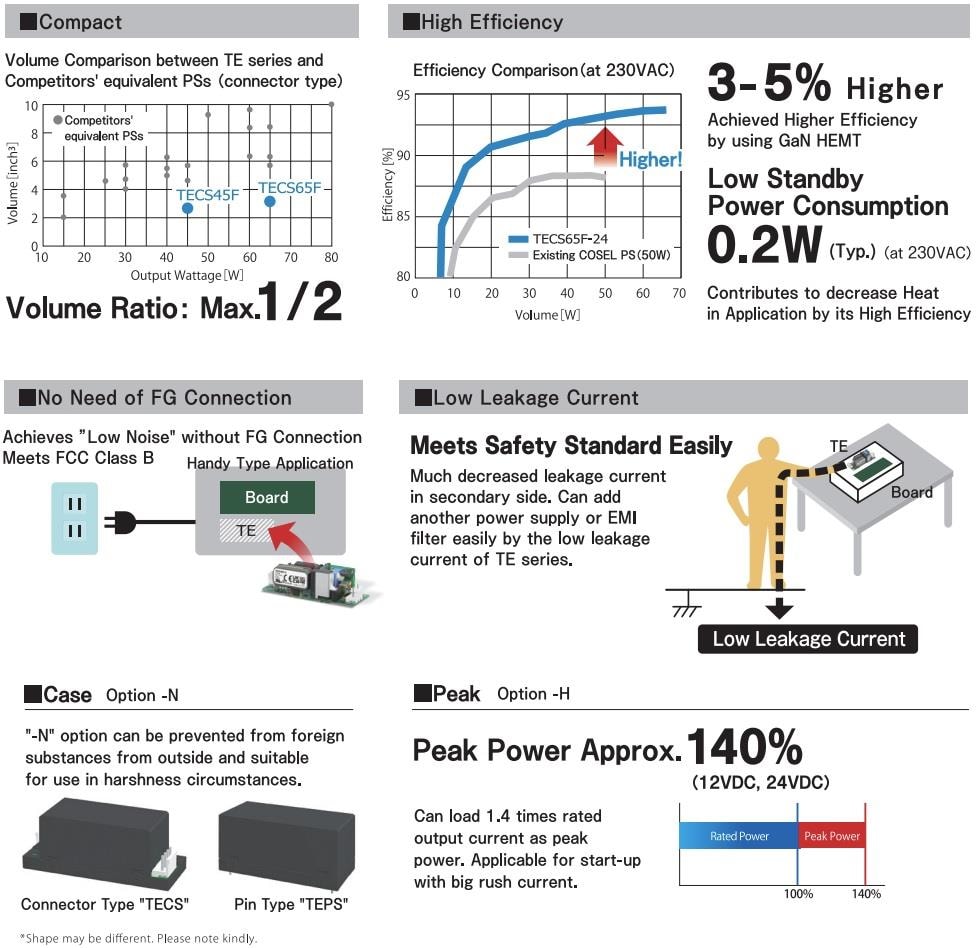

インフォグラフィック - Cosel TECS/TEPSシリーズ45W/65W電源

その他の資料

Related Power Supplies

Cosel TECS/TEPS10 & TECS/TEPS20 AC-DC電源

出力電力10Wまたは20Wのコンパクトな高効率電源です。

Learn MoreCosel TECS/TEPS10 & TECS/TEPS20 AC-DC電源 について View ProductsCosel TECS/TEPS10 & TECS/TEPS20 AC-DC電源 に関連
View Results ( 30 ) Page
部品番号 データシート 出力電流 - チャンネル1 出力電圧 - チャンネル1 出力電力 効率性 シリーズ サブカテゴリ 製品タイプ 絶縁電圧
TECS65F-12-H TECS65F-12-H データシート 5.45 A 12 VDC 65.4 W TEC Power Supplies AC-DC Power Modules 3 kVAC
TECS45F-12-H TECS45F-12-H データシート 3.8 A 12 VDC 45.6 W TEC Power Supplies AC-DC Power Modules 3 kVAC
TECS65F-24-H TECS65F-24-H データシート 2.75 A 24 VDC 66 W TEC Power Supplies AC-DC Power Modules 3 kVAC
TECS65F-12-N TECS65F-12-N データシート 5.45 A 12 VDC 65.4 W TEC Power Supplies AC-DC Power Modules 3 kVAC
TECS45F-12 TECS45F-12 データシート 3.8 A 12 VDC 45.6 W 91.5 % TEC Power Supplies Switching Power Supplies 3 kVAC
TECS45F-24 TECS45F-24 データシート 1.9 A 24 VDC 45.6 W 92.5 % TEC Power Supplies Switching Power Supplies 3 kVAC
TECS45F-5 TECS45F-5 データシート 8 A 5 VDC 40 W 90.5 % TEC Power Supplies Switching Power Supplies 3 kVAC
TECS65F-12 TECS65F-12 データシート 5.45 A 12 VDC 65.4 W 93 % TEC Power Supplies Switching Power Supplies 3 kVAC
TECS65F-5 TECS65F-5 データシート 10 A 5 VDC 50 W 91.5 % TEC Power Supplies Switching Power Supplies 3 kVAC
TEPS45F05 TEPS45F05 データシート 8 A 5 VDC 40 W 90.5 % TEP Power Supplies Switching Power Supplies 3 kVAC
