Cree LED CV28D 3-in-1レンズ付きSMD LED
Cree LED CV28D3-in-1LensedSMDLEDは、FusionBeam™テクノロジと、PLCC6パッケージのIPx6/IPx8防水規格を特徴としています。FusionBeam技術は、色を融合させ、RGBを白色にブレンドし、光のビームを意図した視聴者に向けて指向します。この技術は、テキスト、ロゴ、アイコンを表示し、水平および垂直方向の光害を軽減することができます。これらの高性能トリカラーSMT LEDは、広い範囲の用途に向けて設計されております。超マッチした視角と高輝度により、これらのLEDは屋外およびフルカラーのビデオサイネージ用途に適しております。直射日光への長期的な曝露の影響を最小限に抑えるために、エンキャプスレーション樹脂にはUV抑制剤が含まれており、Cree LEDの寿命にわたって安定した光出力を実現しております。PLCC6パッケージは、製造プロセスを容易にするためにパッケージの高さが増加しております。
特徴
- FusionBeam技術
- 色を融合させ、RGBを白にブレンドします
- 光のビームを意図した視聴者に向けます
- テキスト、ロゴ、アイコン、そして動画を表示できます
- 光の公害を水平および垂直に軽減します
- 2.8mm x 2.8mm x 4.3mmサイズ
- 6mmから10mm+の典型的なピッチ範囲で、フルカラーP2ソリューションよりも面積あたり最大6倍の画素数を持っております。
- 支配波長
- 赤色には619nmから624nmを使用いたします。
- 緑色には520nmから540nmを使用いたします。
- 青色には460nmから480nmを使用いたします。
- 30°の典型的なビーム角
- 典型的な光度
- 赤色用750mcd
- 緑色用1350mcd
- 青色用240mcd
- 防水（IPx6/IPx8）
- UV安定化
- 整列と組み立てが容易です
- 湿度感度レベル（MSL）5aです
- 鉛フリで、RoHSに準拠しております
アプリケーション
- 道路
- 小売
- スコアボードです
- プール
- ブリーズウェイ
- ロビー
- アトリウム
- 内部ファサード
仕様
- 順電圧範囲
- 2.1Vto2.6Vfor red
- 2.7Vto3.4Vfor green
- 3,0Vto3.8Vfor blue
- 最大順方向電流です
- 赤色は50mA、ピークは200mAです
- 緑色は35mA、ピークは100mAです
- 青色には20mA、ピークは100mAです
- 5V 最大逆電圧
- 10μA（最大）逆方向電流
- 最大電力損失
- 赤色には130mWです
- 緑色には119mWです
- 青色には76mWです
- 動作温度範囲: -40°C～+85°C
- +110°Cの最大ジャンクション温度
- 最大熱抵抗
- ジャンクションから周囲への
- 赤色の場合は440°C/W
- 緑色の場合は480°C/W
- 青色の場合、420°C/Wです
- 接合部からはんだ点までです
- 赤色の場合、180°C/Wです
- 緑色の場合、230°C/Wです
- 青色の場合、200°C/Wです。
- ジャンクションから周囲への
- 1,000V静電気放電（ESD）分類（MIL-STD-883E）

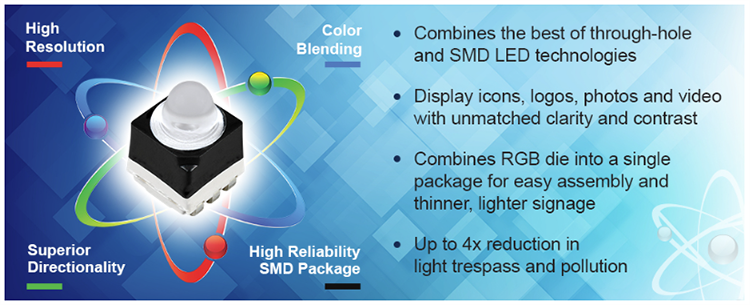

FusionBeam™テクノロジーです。
高分解能
従来の低分解能で色の混ざりが悪いスルーホールLEDとは異なり、CV28Dは2.5倍の分解能を提供し、標準定義の480pからフルHDの1080pへのアップグレードに匹敵します。暗い黒のパッケージはコントラストを高め、より鮮明なテキストとシャープな画像を生み出します。また、スリムな4.3mmの高さにより、より薄く、軽いサインのデザインが可能になります。
CV28D-enabledディスプレイアイコン、写真、ロゴ、ビデオを表示できるようになりました。ブランド力と画質が向上したことで、CV28DのLEDはすべての読解能力にとって理解しやすく、現在はテキストや単純な形状のみを表示できるサインに対しても多様性を提供します。
フルカラーの輝きと色のブレンド
FusionBeamテクノロジーによって駆動されているこれらのLEDは、個々のRGB LEDダイを一つの均一な色にブレンドし、意図された視聴者に鮮やかで正確な色を提供いたします。その色の一貫性は、標準のRGB SMDサイネージLEDよりも最大18倍優れており、これらは一方向（横方向または縦方向）のみで色の一貫性を維持いたします。FusionBeamテクノロジーを使用することで、CV28Dはすべての角度から視認できる実物に忠実な色を提供し、近距離でも画像品質を向上させます。
ターゲット出力

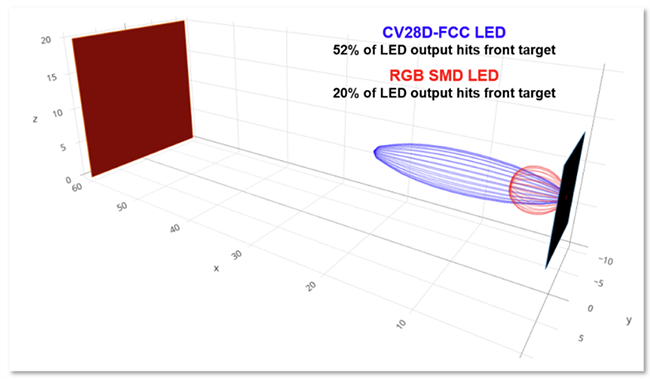

Cree LED CV28Dコンポーネントは、先進的な方向性を特徴としており、意図された視聴者に向けて光を正確に指向し、標準のRGB SMD LEDと比較して最大4倍の光の漏れや汚染を減少させます。このターゲット出力は、空、地面、または隣接する構造物に光を誤って指向することなく、より明確で明るい表示を提供し、光の汚染規制が厳しい地域に最適です。CV28D LEDを使用する際、ターゲットの前面はRGB SMD LEDの20%に対して52%まで照明されます。
昼間の視認性のための高いニットレベル
通常のRGB SMD LEDは、前方のすべての方向に光を拡散し、サインのニットレベルを低下させます。CV28D LEDは、光の出力を真っ直ぐに集中させることにより、サインのニットレベルを上昇させます。
性能グラフ
