Diodes Incorporated 74LVC3Gxxトリプルバッファゲート

Diodes Incorporated 74LVC3Gxxトリプルバッファゲートは、電源範囲1.65V〜5.5Vで動作するよう設計されています。74LVC3Gxxは、標準のプッシュプル出力を備え、最大5.5Vまで耐えられる入力を持つため、混在電圧環境での使用が可能です。

Diodes Incorporatedの74LVC3Gxxトリプルバッファゲートは、IOFF 機能を備えており、部分的な電源ダウンアプリケーションに完全対応しています。IOFF 回路は、デバイスの電源が切れた際に、出力を無効化し、損傷を防ぐ逆流電流を防止します。

各バッファは、正のブール関数を実行:Y = A

特徴

  • ワイド電源電圧範囲:1.65V〜5.5V
  • ドライブ出力:±24mA(3.3V時)
  • IOFF は、パーシャル電源ダウンモードをサポート
  • JESD 22に準じたESD保護テスト済
    • 2,000V人体モデル(A114)超えの耐ESD性能
    • 1000Vを超える充電デバイスモデル(C101)
  • 最大入力:5.5Vまで対応
  • CMOS低消費電力
  • ラッチアップはJESD 78、クラスIでは100mA超
  • パッケージオプションの範囲
  • リードフリー、RoHS完全準拠
  • ハロゲンおよびアンチモンフリー、「グリーン」デバイス

アプリケーション

  • 以下の広範なラインナップ:
    • PC、ネットワーキング、ノートブック、ネットブック、PDA
    • コンピュータペリフェラル、ハードドライブ、CD/DVD ROM
    • TV、DVD、DVR、セットトップボックス
    • 携帯電話、個人用ナビゲーション/GPS
    • MP3プレーヤー、カメラ、ビデオレコーダ
  • 電圧レベル・シフティング
  • 汎用ロジック
  • パワーダウン信号絶縁

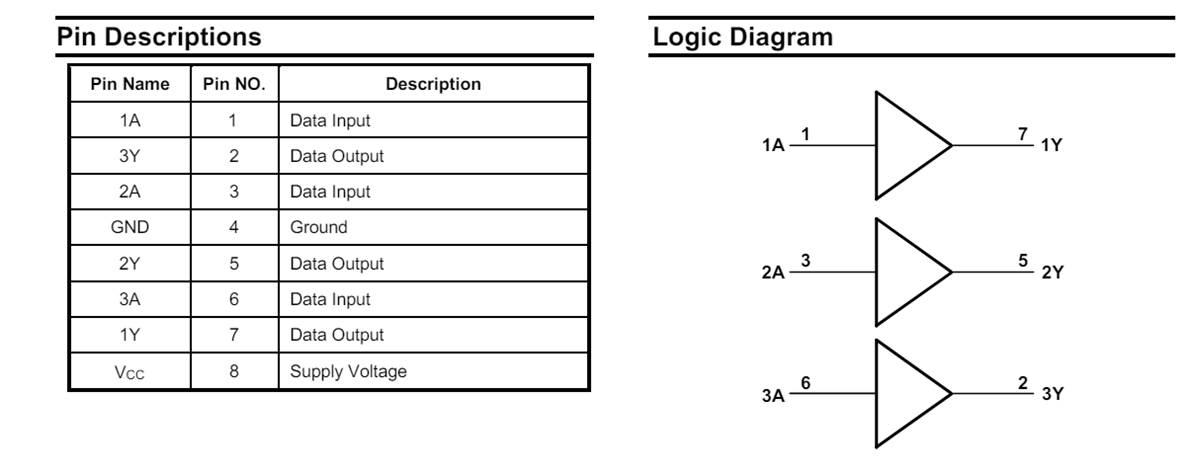

論理図

アプリケーション回路図 - Diodes Incorporated 74LVC3Gxxトリプルバッファゲート
