Diodes Incorporated AP22615AWU-EVM評価モジュール
Diodes Incorporated AP22615AWU-EVM評価モジュールは、AP22615/AP22815パワースイッチの性能評価を目的としたプラットフォームです。これらの配電スイッチには、出力過電圧保護(OVP) が備わっており、USBおよびその他のホットスワップアプリケーション用に設計されています。
Diodes Inc AP22615AWU-EVM評価モジュールには、デバイスの動作に必要なすべての受動部品が含まれています。入力ピンは外部電源に接続し、出力は負荷に接続する必要があります。
特徴
- 3.0V～5.5V入力電圧範囲
- オン抵抗: 40mΩ
- 2.1ms標準立ち上がり時間をともなう内蔵ソフトスタート
- ブランキング時間（標準7ms）の障害レポート（FLG）
- 正確に調整可能な電流制限、0.4A～4.0A（AP22615のみ）
- 2KV HBM、200V MM ESD保護
- アクティブ・ローまたはアクティブ・ハイ対応
関連製品
Diodes Incorporated AP22815/AP22615配電負荷スイッチ
USBおよびその他のホットスワップ・アプリケーション向けに設計されており、出力過電圧保護機能が搭載されています。

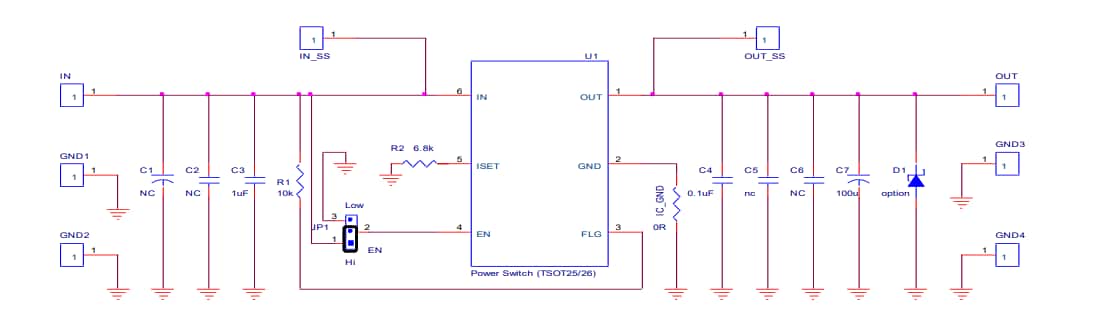

回路図
