Diodes Incorporated AP7383/AP7384マイクロパワー低ドロップアウト・レギュレータ
Diodes Inc. AP7383/AP7384ワイド入力電圧マイクロパワー低ドロップアウトレギュレータは、30V（AP7383）および40V（AP7384）までの広い入力電圧範囲が特徴です。許容差1%という高精度が組み合わされているAP7383/AP7384レギュレータは、さまざまなUSBおよびポータブル端末での使用に最適です。AP7383/AP7384レギュレータは、極めて低い自己消費電流でシステムのランタイムを最大化するだけでなく、バッテリ駆動製品でのバッテリ寿命も延長します。
AP7383には、固定出力電圧バージョン1.8V、3.0V、3.3V、3.6V、4.15V、4.4V、5.0Vがあります。AP7383レギュレータは、省スペースSOT25（イネーブルありまたはなし）およびSOT89（イネーブルなし）パッケージでご用意があり、グリーン成形体で、RoHSに準拠しています。AP7484には、固定電圧バージョン2.8V、3.3V、5V、7Vがあります。AP7484は、省スペースSOT23、SOT89、TO92パッケージでご用意があり、グリーン成形体で、RoHSに準拠しています。
AP7383/AP7384ワイド入力電圧マイクロパワー低ドロップアウトレギュレータは、内蔵過電圧保護（OPT）機能を実現しており、システムを過電圧状態から保護します。
特徴
- 広い入力電圧: 3.5V～30V（AP7383）、3.5V～40V（AP7384）
- 広い出力電圧: 1.8V～5V（AP7383）、2.8V～7V（AP7384）
- 小さい自己消費電流: 1.8µA（AP7383）、2.5µA（AP7384）
- SOT25およびSOT89 (AP7383); SOT23、SOT89、TO92 (AP7384) での2種類のピン配列
- 室温で1.0%の出力精度
- 内蔵過温度上昇保護（OTP）機能
- 低接地電流
- 高出力電圧精度
- 低ESRセラミック・コンデンサとの互換性あり
- 優れたライン/負荷安定化
- サーマルシャットダウン機能
- 完全無鉛でRoHSに完全準拠
アプリケーション
- バッテリ駆動機器
- タブレット
- 頑丈なPC
- ノートブックコンピュータ
- ポータブル情報機器
- メーター
その他の資料

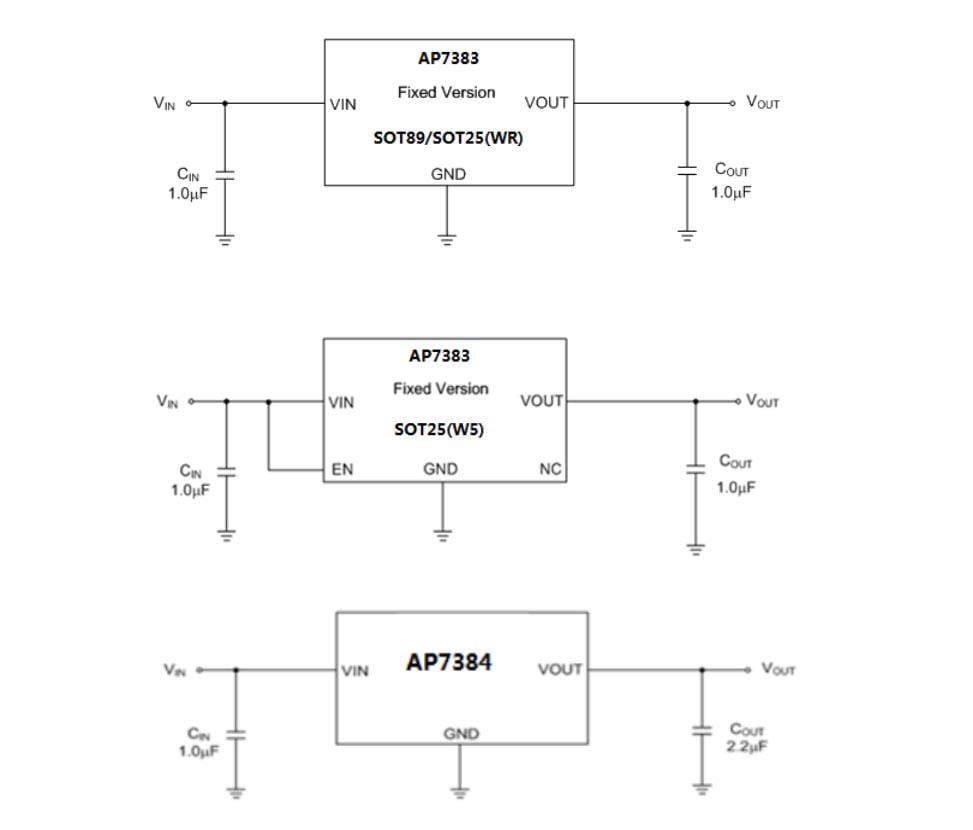

標準アプリケーション回路
公開: 2019-06-11
| 更新済み: 2023-07-21
