Diodes Incorporated PI2MEQX2503 CSI-2/DSI D-PHY ReDriver
Diodes Incorporated PI2MEQX2503 CSI-2/DSI D-PHY ReDriverは、2つのレーンおよび、D-PHYシグナリングの再生成に対応するクロックMIPI D-PHY ReDriverを備えています。PI2MEQX2503は、MIPI D-PHY1.2規格に準拠しており、D-PHYで最大2.5GbpsデータレートのMIPI CSI-2やMIPI DSIアプリケーションに使用できます。デバイスは、CSI2/DSIソースからシンクへ最適な電気的性能を提供することでPCB、コネクタ、ケーブル関連、スイッチング関連の損失を補償します。
Diodes Inc PI2MEQX2503 ReDriverの入力は、イコライザを設定することができます。PI2MEQX2503の出力電圧スイングとエッジ―レートは、ピンの状態を変更することで調整できます。デバイスは、モバイルアプリケーション向けに最適化されています。加えて、D-PHY Linkインターフェイスにアクティビティ検出回路を内蔵しているため、ULPSおよびLP状態で低電力モードに移行できます。
PI2MEQX2503は、産業用温度範囲-40°C～+85°Cで動作します。
特徴
- MIPI D-PHY1.2規格に準拠
- 低コストのケーブルソリューションを実現可能
- D-PHYの最大2.5Gbpsで2つのレーンをサポート
- シャットダウン状態でのサブmW電力
- MIPI DSI双方向LPモードをサポート
- ULPSおよびLP電力状態をサポート
- 出力電圧スイングを調整可能
- TXプリエンファシスレベルを選択可能
- 挿入損失を補償するためのRx EQを調整可能
- エッジレート制御を設定可能
- 動的データ補償
- 2kV ESD HBM保護
- 産業用温度範囲 -40°C～+85°C
- 1.8V単一電源で使用可能
- 完全リードフリー、RoHS完全対応
- ハロゲンとアンチモンフリー、「グリーン」デバイス
- 24ピン、X1QFN (XEA) パッケージ
アプリケーション
- Notebook PCs
- Clamshells
- タブレット
- カメラ
ブロック図

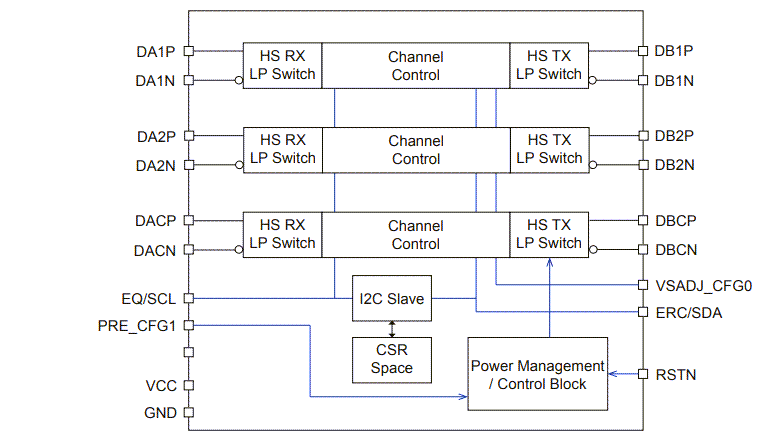

機能ブロック図
