Diodes Incorporated PI3DBS16213 Mux/DeMuxスイッチIC
Diodes Incorporated PI3DBS16213 Mux/DeMuxスイッチICは、6～2差動チャンネル・マルチプレクサ/デマルチプレクサ・スイッチICです。これらのスイッチICの独自設計技法には、USB3.0、USB3.1、10GE、PCIe4、Thunderbolt 3、SAS3.0信号をターゲットとしたレイアウトが備わっています。PI3DBS16213スイッチICには、双方向動作が備わっており、電力消費は一般的に300µAという低さです。アプリケーションには、USB3.1 Gen2、SAS3、PCIe4、TB3などの高速差動信号のルーティングがあります。
特徴
- 2つの差動チャンネル、3:1 mux/demux
- USB3.0、USB3.1、10GE、PCle4、Thunderbolt 3、およびSAS3.0を始めとするアプリケーションを対象とした最大20Gbps
- 双方向動作
- 帯域幅: 12GHz 3dB
- 低ビットツービット・スキュー、3ps (標準)
- 低チャンネル対チャンネル・スキュー、10ps (標準)
- 低挿入損失: -1.2dB @5GHz、-2dB @8GHz、-2.9dB @10GHz、
- リターン損失: -20dB @2.5GHz、-18dB @4.0GHz、-16dB @5GHz、-9dB @8GHz、-6dB @10GHz
- 300µA（標準）低電力消費
- 供給電圧: 3.3V
- 産業用温度範囲: -40°C～85°C
- パッケージ（無鉛およびグリーン）:
- 30コンタクト、TQFN (ZL30) 2.5mm x 4.5mm
- 24-contact, X1QFN (XEA24) 2mm x 4mm
アプリケーション
- ルーティング高速差動信号
- USB3.1 Gen2
- SAS3
- PCIe4
- TB3
ピン図

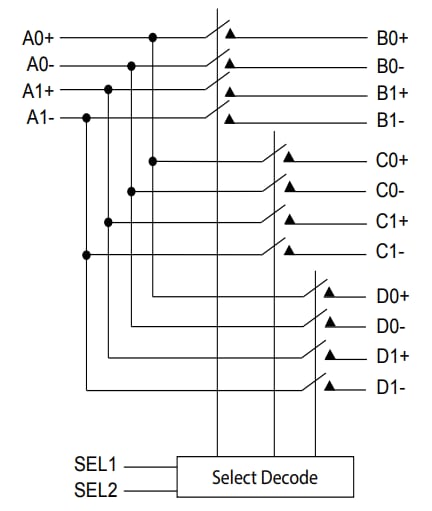

ブロック図
View Results ( 2 ) Page
| 部品番号 | データシート | 説明 | チャンネル数 | 構成 | 動作供給電圧 |
|---|---|---|---|---|---|
| PI3DBS16213XEAEX |  |
マルチプレクサスイッチ IC PCIe Switch | 2 Channel | 2 x 3:1 | 3.3 V |
| PI3DBS16213ZLEX | |
マルチプレクサスイッチ IC PCIe Switch | 2 Channel | 2 x 3:1 | 3.3 V |
