Diodes Incorporated PI3EQX329088チャンネル・リニア・リドライバ™
Diodes Incorporated PI3EQX32908 8チャンネル対応リニアリバック™は、高性能マルチデータレートデバイスで、PCIe 5.0、SAS4、CXLプロトコルに準拠しています。PI3EQX32908ReDriversは、マイクロソフト®のスタンバイモード要件を満たし、高い直線性と超低ジッター特性を実現します。これらのReDriverは、8個の100Ω差動CMLデータI/Oをサポートしており、ユーザーのプラットフォーム上のデータ経路全体で信号を拡張します。PI3EQX32908Eリドライバは、外部EEPROMを対象としたI2Cマスタモードおよびデイジーチェーンに接続されている最大16マスタをサポートしています。
PI3EQX32908ReDrivers™は、プログラマブルなリニアイコライゼーション、出力スイング、フラットゲインを提供します。イコライゼーションは、ピンストラップ・オプションまたはI2C制御のいずれかによって制御されており、シンボル間干渉を減らすことによってさまざまな物理メディアの性能を最適化します。これらのデバイスは、コスト/電力消費を最小限に抑えながらPCBトレースの長さを拡張し、低レイテンシを実現します。3.3V供給電圧で動作するPI3EQX32908リドライバは、-40°C～85°Cの温度範囲で動作し、WQFN-62パッケージに格納されています。アプリケーションには、ネットワーキング、エンタープライズ、サーバ、ストレージがあります。
特徴
- 2.5Gbps ~ 32Gbpsシリアルリンク（リニアイコライザー搭載）
- PCIe® 5.0、SAS4/UPI、CXLプロトコルをサポート
- 8x差動チャンネルに対応
- レシーバイコライゼーション、出力スイング、フラットゲインの独立したチャンネル構成
- リンクトレーニング、アイドル、OOBに対する透過性
- I2C選択可能デバイスプログラミング
- I2C用の3ビット、4-level選択可能アドレスビット
- PI3EQX32908E:
- 外部EEPROM用のI2Cマスタモードをサポート
- デイジーチェーンに接続された最大16のマスタをサポート
- ディープスタンバイモードで5mW未満の電力消費
- 3.3V ±0.3V 電源電圧
- -40°C～+85°C温度範囲
- 62-contact W-QFN3590-62パッケージ
- 感湿性レベル (MSL) 3
- 特定の変更制御を必要とする車載アプリケーション向け
- AEC-Q100/101/104/200、PPAP対応、IATF 16949認証施設で製造
- リード/ハロゲン/アンチモンフリーでRoHS準拠
- 「グリーン」デバイス
アプリケーション
- サーバー
- ストレージデバイス
- ネットワーキングシステム
- ワークステーション
- 高性能PC
- オールインワンPC
- デスクトップ
- ラップトップ
ブロック図

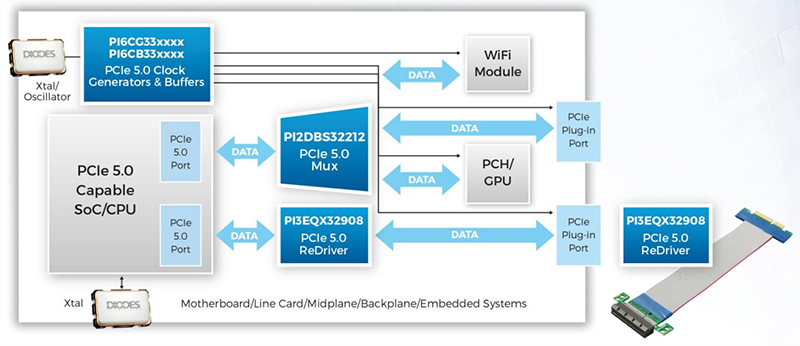

代表的なアプリケーション
その他のリソース
公開: 2022-06-23
