Diodes Incorporated PI6CB332020A低電力ファンアウトクロックバッファ

Diodes Incorporated PI6CB332020A低電力ファンアウトクロックバッファは、PCIe® 5.0/6.0クロックバッファで、オンチップ終端が備わった20個の低電力HCSL出力が特徴です。これらのクロックバッファは、85Ω出力インピーダンス、個々の出力イネーブル、柔軟性に富んだ起動電力シーケンシング、最大9個の選択可能なSMBusアドレスが特徴です。PI6CB332020Aクロックバッファは、シームレスな電源管理を目的に各出力を対象とした個々のOEピンを実現しています。これらのクロックバッファは、I/Oパワーダウン公差およびSBI OE #インターフェイスをサポートしています。PI6CB332020Aクロックバッファは、5fs (PCIe 5,0)および3fs (PCIe 6,0)の標準的な付加位相ジッタが特徴です。これらのクロックバッファは、6mm x 6mm 80-QFNパッケージでご用意があります。

特徴

  • オンチップ終端が備わった20つの低電力HCSL出力
  • 85Ω出力インピーダンス
  • 個々の出力イネーブル
  • I/Oパワーダウン耐性をサポート
  • 柔軟な起動電力シーケンシング
  • 入力クロックの損失時の自動出力クロックパーキング
  • 最大9つの選択可能なSMBusアドレス
  • SBI OE #インターフェイスをサポート
  • 付加位相ジッタ
    • PCIe 5.0:標準5fs RMS
    • PCIe 6.0:標準3fs RMS
    • DB2000QL:標準10fs RMS
  • 80-QFN、6mm × 6mm (20出力)パッケージ(無鉛、グリーン)
  • 完全無鉛でRoHSに完全準拠
  • ハロゲンとアンチモンフリー

仕様

  • 3.3V 電源電圧
  • HCSL入出力タイプ
  • 400MHz最高出力周波数
  • <50ps差動出力対出力スキュー
  • 動作温度範囲:-40°C~105°C

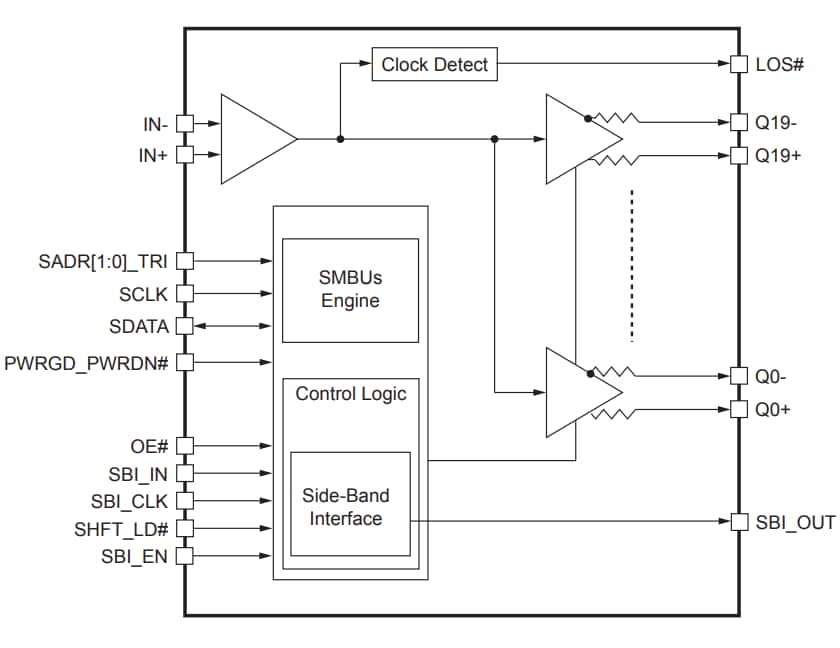

ブロック図

ブロック図 - Diodes Incorporated PI6CB332020A低電力ファンアウトクロックバッファ

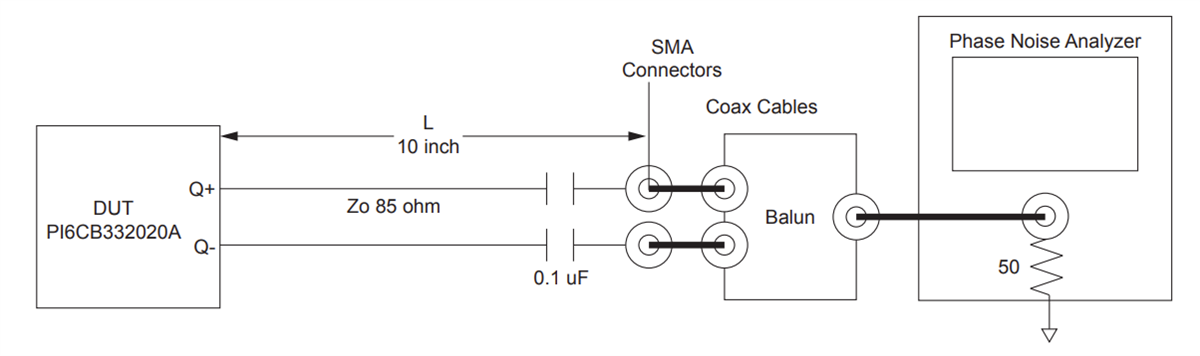

位相ジッタ測定のためのテストセットアップ

Diodes Incorporated PI6CB332020A低電力ファンアウトクロックバッファ
公開: 2025-01-28 | 更新済み: 2025-02-17
