Diodes Incorporated ULN62003A DMOSアレイ

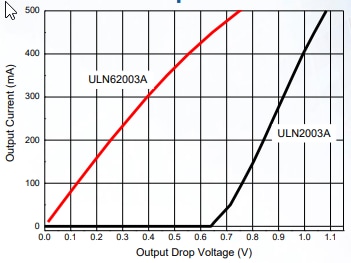

Diodes Incorporated ULN62003A DMOSアレイは、すべてのソースが共通のグランドに接続された7つのオープンドレイン・デバイスをはじめとする高電圧・大電流のトランジスタアレイです。500mAトランジスタはクランプダイオードを提供し、それぞれが誘導性負荷を駆動するための保護を実現します。DMOS出力構造は、消費電力を低減する一般的なバイポーラデバイスよりオン抵抗が小さいことが特徴です。また、これによって設計者は、別のデバイスも制御し、所望のダイ温度を維持でｋるさらなる柔軟性を得ることができます。

Diodes ULN62003A DMOSアレイは、ソレノイド、リレー、DCモーター、LEDディスプレイ、フィラメントランプ、感熱プリントヘッド、高出力バッファといった複数の種類の負荷を駆動できます。ULN62003Aは、ボードレイアウトの簡素化に逆行して固定されており、多くの一般的な周辺ドライバの直接交換に使用されます。

ULN62003Aは、業界スタンダードの小型外形16ピン（SO-16）パッケージに格納されています。
