Diodes Incorporated ZXCT21x 26V高精度電流モニタ

Diodes Incorporated ZXCT21x 26V 高精度電流モニタには、小型シャント抵抗器を通じて低電圧降下 (10mV) を最小限の誤差で測定できる様々なゲインオプションがあります。このデバイスを使用すると、大電流測定の高精度が可能になり、-0.3V〜26Vのコモンモード電圧で測定による電力損失を減らします。

Diodes ZXCT21x 電流モニタには50V/V、75V/V、100V/V、200V/V、500V/V、1000V/Vの6つの固定ゲインがあります。電流モニタはゼロドリフト・アーキテクチャを採用しており、ポストトリム技術によって製造されています。このデバイスは、低オフセット電圧、ゲインドリフト、ゲイン誤差を実現し、全温度範囲内で正確な測定を実現しています。

ZXCT21xは、最大100μA の供給電流を持つ2.7V〜26Vの単ー電源装置で動作します。ZXCT21x の動作温度は-40°C〜+125°Cであり、 SOT363またはU-QFN1418-10パッケージで提供されます。

特徴

供給電圧範囲：2.7V〜26V
温度範囲：-40°C〜+125°C
-0.3V〜26Vの広いコモンモード範囲
10mVフルスケールのシャント降下をサポート
ゲイン誤差（最大過熱）
- ±0.8% AおよびBバージョン
- ±0.5% C バージョン
± 30μV（最高）低オフセット電圧
100μA最大自己消費電流
低10ppm/°C最大ゲイン誤差ドリフト
レール対レール出力容量

ゲインの選択：
- ZXCT210の場合は200V/V
- ZXCT211の場合は500V/V
- ZXCT212の場合は1000V/V
- ZXCT213の場合は50V/V
- ZXCT214の場合は100V/V
- ZXCT215の場合は75V/V

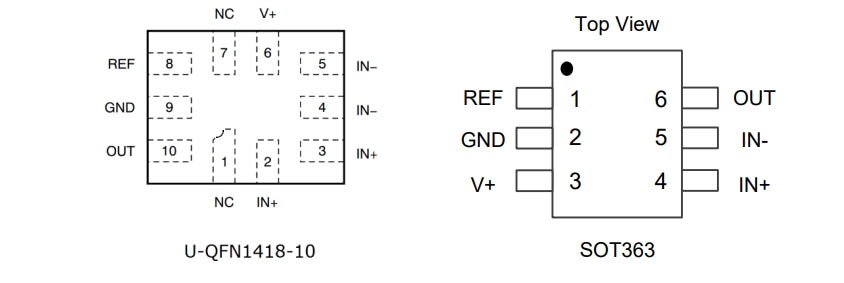

SOT363（6ピン）およびU-QFN1418-10（10ピン）パッケージオプション
完全リードフリーでRoHSに完全準拠
ハロゲンおよびアンチモンフリー「グリーン」デバイス
