Diodes Incorporated PI6C49S1504T差動ファンアウトバッファ

Diodes Incorporated PI6C49S1504T差動ファンアウトバッファは、最大1.5GHzの周波数をサポートしている高性能ファンアウトバッファデバイスです。このバッファは、低ジッタクロック信号を複数の宛先に分配する必要があるシステムに最適です。PI6C49S1504Tバッファは、2つのバンクを備えた4つの差動出力、各バンクでユーザーによる 構成が可能な出力信号規格LVDS/LVPECL/HCSL、産業用温度サポートが備わっています。このファンアウトバッファは、-55ºC~150ºCのストレージ温度範囲、150°Cの最大接合部温度、150μAの高入力電流で動作し、入力=VDD試験条件が備わっています。PI6C49S1504Tバッファは、完全無鉛でRoHSに完全に準拠しており、ハロゲンおよびアンチモンフリー「グリーン」デバイスが特徴です。

特徴

  • 2つのバンクを持つ4つの差動出力
  • 各バンクのユーザーによる構成が可能な出力信号規格: LVDS/LVPECL/HCSL
  • 200MHz LVCMOSリファレンス出力
  • 差動出力に対する最大1.5GHzの出力周波数
  • 超低付加位相ジッタ:
    • 標準<0.03ps(差動156.25MHz、12KHz~20MHzの統合範囲)
  • シングルエンド、差動、Xtalのいずれかに対応する選択可能なリファレンス入力
  • バンク内の出力間の<40ps低スキュー
  • レベルシフトのための個別の入力-出力供給電圧
  • 工業用温度対応
  • 完全鉛フリーでRoHS準拠
  • ハロゲンとアンチモンフリー「グリーン」デバイス

仕様

  • 保存温度範囲: -55ºC~150ºC
  • 接合部温度: 150°C
  • 150μA高入力電流
  • 供給電圧:-0.5~4.6V
  • 低入力電流:-150μA
  • 周囲動作温度範囲: -40°C~85°C

アプリケーション

  • スイッチやルーターを含むネットワークシステム
  • 高周波数バックプレーンベースのコンピューティングとテレコムプラットフォーム

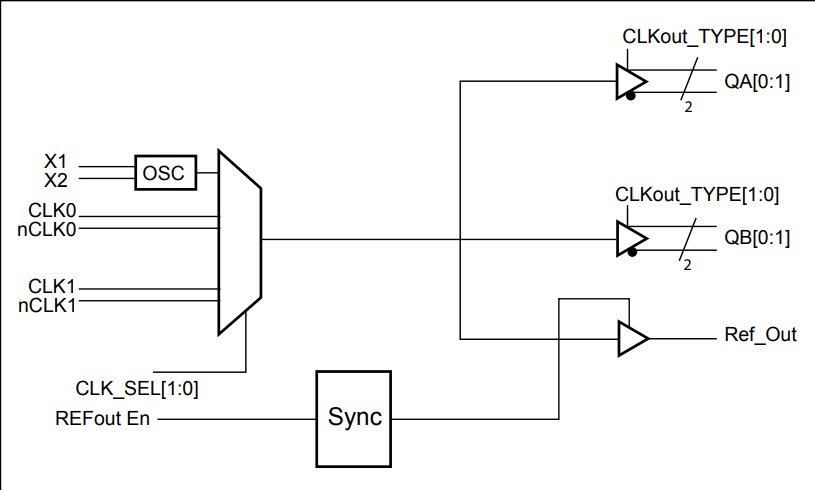

ブロック図

ブロック図 - Diodes Incorporated PI6C49S1504T差動ファンアウトバッファ
公開: 2022-04-18 | 更新済み: 2022-05-17
