Diodes Incorporated PI4IOE5V6534Q 34ビットI/Oエキスパンダ
Diodes Incorporated PI4IOE5V6534Q 34ビットI/Oエキスパンダは、FCバスインターフェイス経由で大半のマイクロコントローラ・ファミリのリモートI/O拡張を実現しています。PI4IOE5V6534Qは、相互接続を最小に維持しながら、追加I/Oが必要な場合の単純なソリューションです。エキスパンダICは、GPIOポート側で1.65V～5.5Vで、SDA/SCL側で0.8V～3.6Vで動作します。これによってPI4IOE5V6534Qは、次世代のマイクロプロセッサと、電力を節約するために電源レベルがドロップダウンするSDA/SCL側のマイクロコントローラのインターフェイスとして接続することができます。
特徴
- I2Cバスサイドで8V～3.6Vの動作電源電圧範囲
- 以下の間の双方向電圧レベル変換とGPIO拡張が可能:
- 8V～3.6V SCL/SDAおよび1.8/2.5 / 3.3/5.5Vポート
- I2Cバス高速モードプラス、高速モード、標準モードに準拠
- I/Oの特徴
- 出力ポート構成: バンク選択式プッシュプルまたはオープンドレイン出力段
- 割込みステータス: 読取り専用レジスタが割込みのソースを識別
- 低スタンバイ消費電流
- 標準2μA @ 3.3V VDD(P)
- 5VトレラントI/Oポートおよび3.6VトレラントI2Cバスピン
- 1MHz高速モードプラスI2Cバスインターフェイス
- パワーオンリセット
- アクティブLOWオープンドレイン割込み出力（INT）
- アクティブLOWリセット入力（RESET）
- ラッチアップ試験済（100mAを超過）
- LEDを直接駆動するためのラッチ出力
- AEC-Q100 (Grade 2)
- 完全無鉛でRoHSに完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
- PI4IOE5V6534Qは、特定の変更制御を必要とする車載アプリケーションに適しています。このパーツは、AEC-Q100認定済、PPAP対応で、IATF 16949認証施設で製造されています。
- パッケージ（無鉛＆グリーン）
- 46ピン、ウェッタブルTQFN 4.5x6.5mm（ZLW）
- I/Oプログラミングの特徴
- 出力ドライブ強度
- 低容量アプリケーションにおける立ち上がり時間と立ち下がり時間を短縮する4種類のプログラマブルドライブ強度
- 入力ラッチ
- 入力ポート レジスタの値変化を入力ポート レジスタ読取りまで保持
- プルアップ/プルダウンの有効化:
- フローティング入力またはプルアップ/プルダウン抵抗イネーブル
- プルアップ/プルダウン選択
- 100kオームプルアップ/プルダウン抵抗の選択
- 割り込みマスク
- スプリアス割込みを防ぐために、入力状態の変更時はマスクが割込み生成を防止
- ビット・バイ・ビットごとの割込エッジ仕様
- その他のイベントを阻害することのない個々のクリア割込
- クリアせずにすべての割込イベントを読み取り
- デバウンス・ハードウェアのスイッチング
- 一般的なコール・ソフトウェア・リセット
- I2Cソフトウェア・デバイスID機能
- 出力ドライブ強度

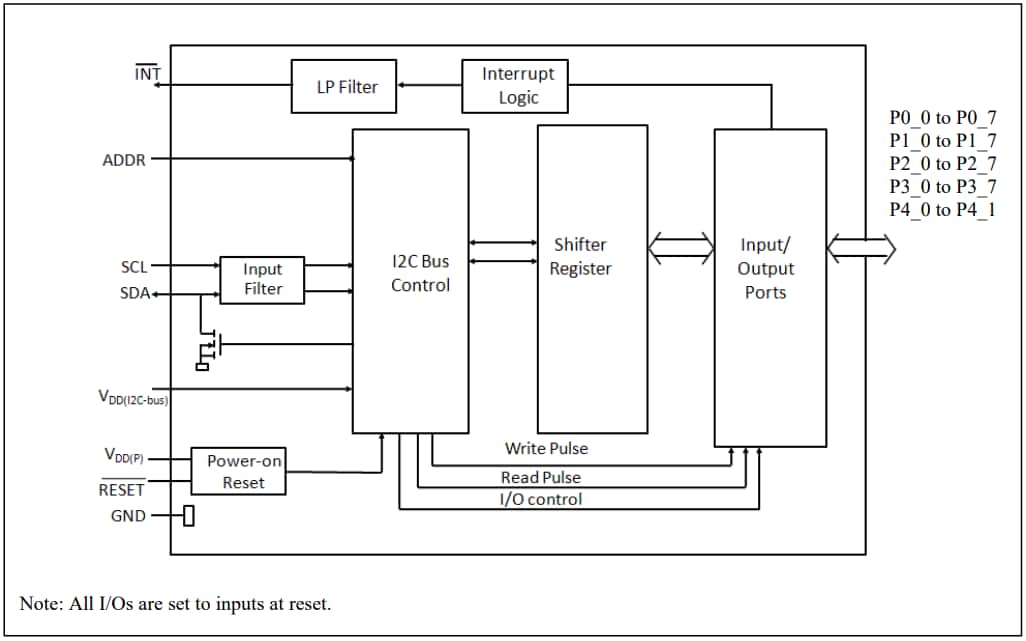

ブロック図
