Diodes Incorporated API782X デュアルチャネルデジタルアイソレータ
Diodes Inc. API782X 高性能デュアルチャネルデジタルアイソレータは、UL 1577に準じた5700VRMSの絶縁定格を有します。このファミリの絶縁レベルは、VDE、UL、CQCなどが定める強化および基礎絶縁の要件に適合します。API782Xのデータレートは最大100Mbpsです。デジタルチャネル方向とデフォルト出力レベルを設定できます。さらに、このアイソレータは、2.5V～5.5Vの幅広い電源電圧範囲で動作します。
Diodes Inc. API782Xは、小さい電力消費で強力な電磁耐性と低放射を実現します。このファミリは、最小150kV/µsのコモンモード過渡耐性 (CMTI) を備えています。API7820デバイスは両方のチャネルが同じ方向にあり、API7821デバイスはそれぞれのチャネルが反対方向にあります。末尾に「F」が付いていないデバイスのデフォルト出力は「HIGH」、末尾に「F」が付いているデバイスのデフォルト出力は「LOW」です。
特徴
- 100Mbpsデータレート
- 電源電圧2.5V～5.5V
- ± 150kV/μs最小CMTI
- CMOS閾値入力
- デフォルト出力オプション：HIGH (API782X)、LOW (API782XF)
- 1Mbps時のチャネル当たり2.1mA（代表値）の低消費電力
- 標準低伝搬遅延：11ns
- SO-16WW（タイプCJ）にパッケージ化
- 安全関連認定
- 8000VPK絶縁、DIN VDE 0884-17:2021-10準拠
- 5700VRMS絶縁/1分間、UL 1577準拠
- GB 4943.1-2022でのCQC認証
- 動作温度範囲：-40～+125°C
- リードフリー、RoHS準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
- AEC-Q100/101/104/200認定済み、PPAP対応、IATF 16949認証取得施設で製造
アプリケーション
- ソーラーインバータ
- モーター制御
- 産業用オートメーション
- データセンター/電気通信機器への電力供給
- グリッド、電気メータ

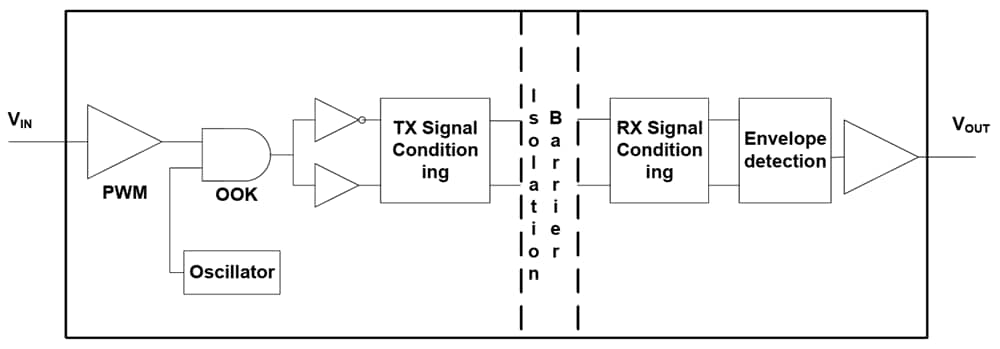

ブロック図
