Diodes Incorporated PI4MSD5V95xA I²C/SMBus

Diodes Inc. / Pericom PI4MSD5V95xA I2C/SMBusスイッチは、I2Cバスを介して制御される双方向スイッチを変換しています。アクティブなローリセット入力により、スイッチは低状態で立ち往生しているダウンストリームバスを回復することができます。これらのスイッチは、1.65V～5.5Vの電源電圧で動作します。PI4MSD5V95xAスイッチは、1.2V、1.8V、2.5V、3.3V、5Vバスの間で電圧レベル変換を実現しています。アプリケーションには、ブレードサーバー、ラックサーバー、家電、セットトップボックス、無線アクセス、ブロードバンドアクセス、デジタルカメラ、HDD、多機能プリンタがあります。

特徴

  • 1-of-4 bi-directional translating multiplexer
  • 1-of-8 bi-directional translating switch (for PI4MSD5V9548ALEX)
  • I²C bus interface logic
  • Allows voltage level translation between 1.2V, 1.8V, 2.5V, 3.3V, and 5V buses
  • Low RON switches
  • Capacitance isolation when channel disabled
  • Power-up with all switches channels deselected
  • Active LOW reset input
  • Packages:
    • TSSOP-24L and TQFN-24ZD (PI4MSD5V9548A)
    • SOIC-16W, TSSOP-16L, and TQFN4*4-16ZY

仕様

  • -40°C to +85°C operating temperature range
  • 500ns min. reset time (Trst)
  • 0.3ns max. propagation delay (tpd)
  • 100pf max. I²C Bus Capacitive Load (Cb)
  • –55°C to +125°C storage temperature
  • –0.5VDC to 6.0VDC input voltage

PI4MSD5V9546A Block Diagram

Diodes Incorporated PI4MSD5V95xA I²C/SMBus

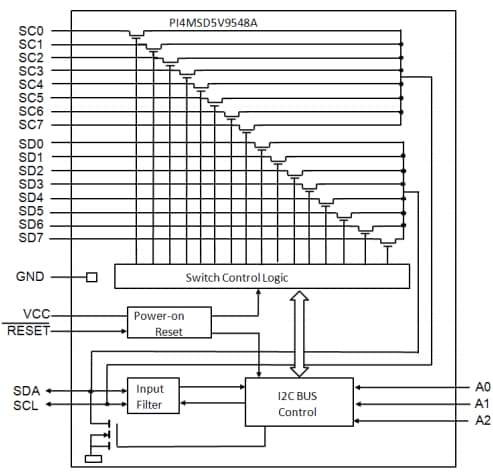

PI4MSD5V9548A Block Diagram

Diodes Incorporated PI4MSD5V95xA I²C/SMBus

Datasheets
