Infineon Technologies CY4500-EPREZ-PD™プロトコルアナライザ
Infineon Technologies CY4500-EPREZ-PD™ プロトコルアナライザは、USB Type-C™ および USB電源 (PD) 通信を解析するために設計されています。Infineon CY4500-EPRは、USB Type-CおよびPDの設計と実装のトラブルシューティング、デバッグ、検証を行うためのツールを開発者やエンジニアに提供します。このプロトコルアナライザは、USB-C経由でのデータ転送が必要で、USB-PD仕様への準拠を確認する必要があるアプリケーションに便利です。このデバイスは、家電、自動車、産業分野の幅広いアプリケーションにおいて、システム設計、テスト、検証、トラブルシューティングを可能にします。
特徴
- GUIはCCラインのメッセージをリアルタイムでデコードします。
- USB-PD仕様のメッセージをデコード
- CCラインのグラフィック表示
- VBUS電圧と電流のグラフ表示
- メッセージIDベースのトリガ
- CC、VBUS、SBU用デバッグヘッダ
- 今後の更新のためにFirmwareのアップグレードが可能
- Windows、MacOS、およびLinuxで利用可能
- RoHS準拠
アプリケーション
- USB 電源 (USB-PD) の開発とテスト
- USB PDコンプライアンステスト
- 電力ネゴシエーションと電圧監視
- USB Type-Cの相互運用性試験
- ケーブルおよびコネクタ試験
- プロトコルのデバッグ
- 充電システムの検証
- 急速充電
- デバイスの電力ロール（DFP/UFP）テスト
- Firmware およびハードウェアのデバッギング
- 最終製品の検証
- 家電製品
- 自動車
- 品質保証（QA）と製造
- 量産テスト
- 根本原因分析
- USB PDコントローラおよびICの開発
- コントローラ設計検証
- コンポーネントの互換性
- モバイル機器およびアクセサリの開発
- ペリフェラル検査
- アクセサリ認証
- USB PDプロトコルの教育とトレーニング
キット内容
- CY4500拡張パワーレンジ（EPR）
- USB 2,0 Type-A to Micro-Bケーブル
- 6本のジャンパーワイヤ（各5インチ）
概要

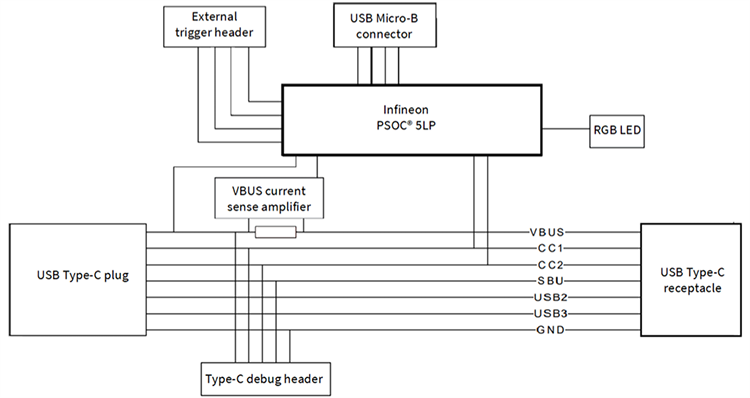

ブロック図
リソース
