NXP Semiconductors SJA1110-MGS-EVM評価ボード
NXP Semiconductors SJA1110-MGS-EVM 評価ボードは、コンパクトで費用対効果の高いマルチギガセキュアな評価ボードで、車載用イーサネットの使用事例に最適です。このボードは、NXP SJA1110 スイッチと TJA1121、TJA1104 PHY で構成され、両 PHY で MACsec セキュリティを実証し、リアルタイムドライバ (RTD) に基づいた統合ソフトウェア用例を用いた迅速なプロトタイピングが可能です。
特徴
- ハードウェア
- SJA1110 スイッチの安全な型式
- 100BASE-T1 ( SJA1110 内部 PHY )
- TJA1104車載用イーサネット PHY 1点を使用した 100BASE-T1 イーサネットポート
- TJA1121 1000BASE-T1 車載用イーサネットPHY 2点を使用したイーサネットポート
- SFP +ケージ 1点
- JTAGコネクタ
- ステータス表示用 LED 複数点
- 簡単な構成のための DIP スイッチ
- USB Type-C® コネクタ ( SPIアクセス用）
- VR5510 PMIC に基づいた電源
- ソフトウェア
- リアルタイムドライバ ( RTD ) に基づいたソフトウェア用例
- gPTP ソフトウェアスタック
- TCP/ IP ソフトウェアスタック
アプリケーション
- 自動車用アクセスポイント
- 車載データロッガー
- 自動車用ゾーンコントローラ
- 中央計算
- ドメインコントローラ
- ファームウェア無線 (FOTA)
- ゲートウェイ
- サービス指向のゲートウェイ
ブロック図

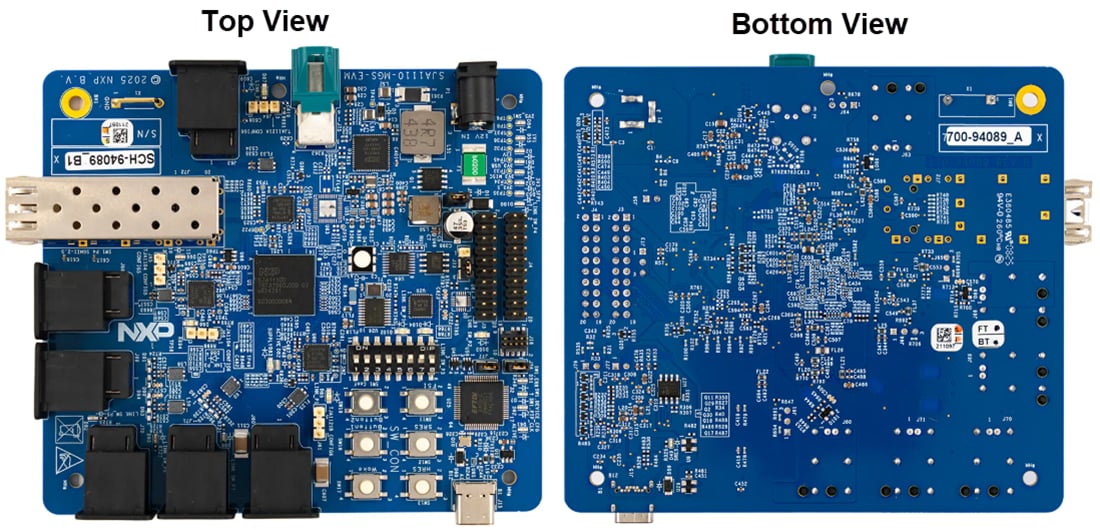

ボードレイアウト
関連製品
NXP Semiconductors SJA1110安全でセキュアなTSNイーサネットスイッチ
4ピン互換ソフトウェア互換車載用イーサネットスイッチSoCです。
NXP Semiconductors TJA1104 MACsec対応100BASE-T1イーサネットPHY
今後のネットワークセキュリティの懸念に対処し、MACsecを用いた効率的なHWベースのソリューションを実現しています。
NXP Semiconductors TJA1121 MACsecイーサネットPHYトランシーバ
このデバイスは、効率的なHWベースのソリューションで、1GbpsラインレートでのMACsecを対象としています。
NXP Semiconductors VR5510 マルチ出力PMIC
ゲートウェイ、ADAS、V2X、インフォテインメントのアプリケーション用に設計された自動車用マルチ出力PMICです。
