Microchip Technology EV76D05A評価ボード
マイクロチップ (Microchip) EV76D05A評価ボードは、MCP14T0517AおよびMCP14T0517Bプッシュプルトランスドライバの性能を評価・実証するために設計された専用のプラットフォームです。マイクロチップ (Microchip)ボードは、2つの独立した絶縁電源チャンネル（各デバイスのバリアント用に 1 つ）を統合しており、各チャンネルはMCP1727低ドロップアウト（LDO）電圧レギュレータを介して一般的なレギュレーテッド5V出力を供給でき、最大500mAの負荷電流をサポートします。また、両方のチャンネルでの非安定化出力も実現しており、さまざまな供給構成の設計に柔軟性があります。
クロッキング要件をサポートするため、EV76D05Aボードには、内部および外部クロックオプションと、オンボードPIC12F1822マイクロコントローラによって生成されるプログラム可能1MHzクロックの両方が搭載されており、最大500kHzのスイッチング周波数を実現します。追加機能として、入力、出力、クロック信号用のコネクタおよびテストポイントに加え、オンボードまたは外部のイネーブル制御、内蔵の過電流保護および過温度保護を備えています。これらの機能組み合わせることで、EV76D05AはMCP14T0517A/Bデバイスの絶縁電源アプリケーションにおける性能を評価するための包括的な評価プラットフォームとなります。
特徴
- 入力電力（VCC）：5V
- 調整出力電圧（VLDO_A および VLDO_B）：5V（標準）
- 出力電流（各チャンネルで）：最大500mA
- スイッチング周波数
- MCP14T0517A向け150kHz
- MCP14T0517B向け450kHz
- 外部信号クロックとの同期
- PIC12F1822マイクロコントローラを介したオンボードプログラム可能クロックは最大1MHz（結果として最大スイッチング周波数500kHz）
- MCP1727 LDO電圧レギュレータ
- オンボード/外部イネーブル制御
- 過熱保護および過電流保護
- RoHS準拠
アプリケーション
- SiC/Si MOFSETとIGBT用の絶縁電源
- 絶縁通信インターフェース（CAN、LIN、USBなど）用バイアスジェネレータ
- 絶縁センシング回路図用バイアスジェネレータ
キット内容
- MCP14T0517A/B評価ボードプリント基板（EV76D05A）
- オンボードマイクロコントローラをプログラムして1MHz周波数のクロック信号を生成するための「.hex」ファイル
- ジャンパ2本
- ユーザーズガイド

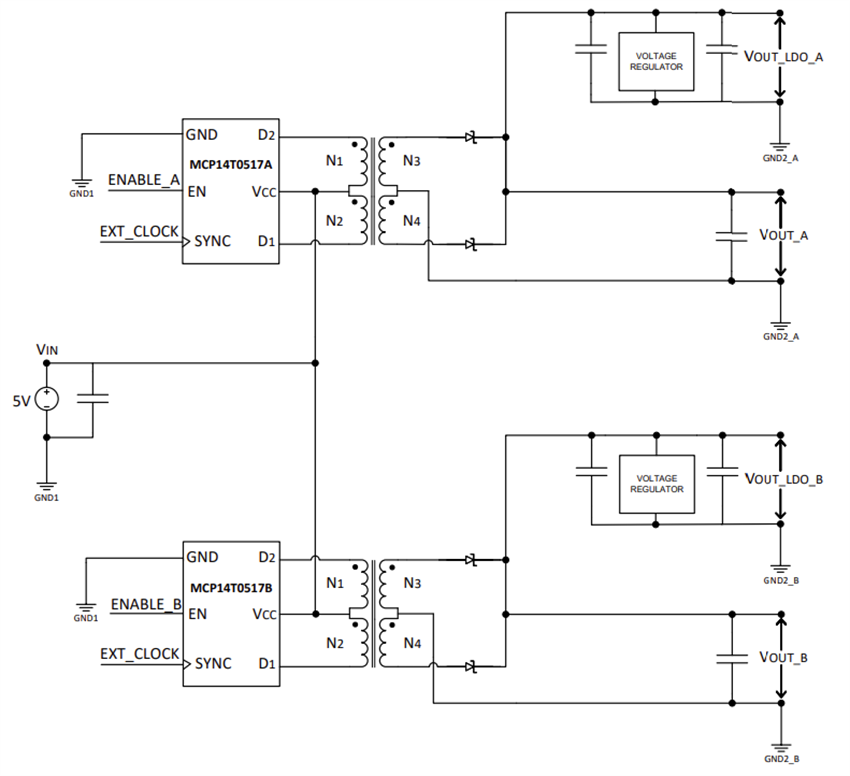

ブロック図

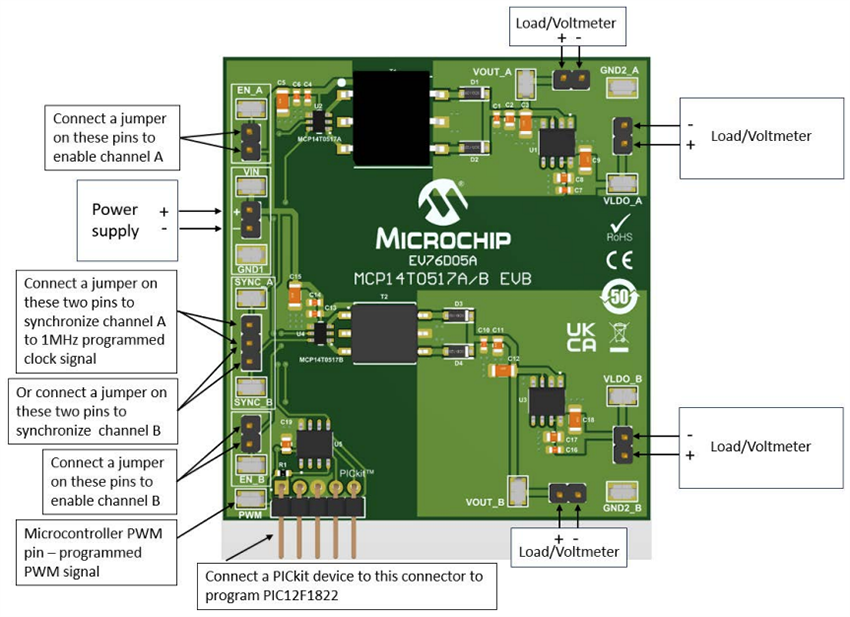

概要
