Espressif Systems ESP32-DevKitC開発ボード
Espressif Systems ESP32-DevKitC開発ボードは、様々なESP32モジュールをサポートする省スペースの小型ボードです。I/Oピンのほとんどは、インターフェイスを簡素化するために、両側のピンヘッダに分割されています。これらのピンは必要に応じてペリフェラルに接続できます。標準的なヘッダを使用しているので開発が容易で、ブレッドボードを使用する際も便利です。
特徴
- 32-bit Xtensa® dual-core at 240MHz
- Wi-Fi® IEEE® 802.11b/g/n 2.4GHz
- BLUETOOTH® 4.2 BR/EDR and BLE
- 520KB SRAM (16KB for cache)
- 448KB ROM
- 34x GPIOs, 4x SPI, 3x UART, 2x I2C, 2x I2S, RMT, LED PWM, and 1x host SD/eMMC/SDIO
- 1x slave SDIO/SPI, TWAI®, 12-bit ADC, and Ethernet
アプリケーション
- IoT projects
- Home automation
- Wearable devices
- Sensor data collection
- Prototyping
- Robotics
- Smart agriculture
- Mesh networking
- Audio applications
- Educational projects
必要な機器
- USB A/micro USB B cable
- Computer running Windows, Linux, or macOS
機能詳細
• ESP32-WROOM-32
ESP32-WROOM-32 モジュールがESP32-DevKitC V4ボードにはんだ付けされています。オプションでESP32-WROOM-32D、ESP32-WROOM-32U、またはESP32-SOLO-1モジュールをESP32-WROOM-32の代わりにはんだ付けすることもできます。
• USB-UARTブリッジ
シングルチップのUSB-UARTブリッジで、最大3Mbpsの転送速度を実現します。
• ブート
ダウンロードボタン：ブートボタンを押しながら、ENボタンを押すと、ファームウェアのダウンロードモードになります。その後、シリアルポートからファームウェアをダウンロードできます。
• Micro USBポート
USBインターフェイス ボードの電源、およびPCとESPモジュール間の通信インターフェイスとして機能します。
• 5V電源オンLED
このLEDは、USBまたは外部5V電源がボードに適用されると点灯します。詳細については、関連ドキュメントの回路図をご覧ください。
• EN
リセットボタン：このボタンを押すと、システムがリセットされます。
• I/O
ESPモジュール上のI/Oピンのほとんどは、このボードのピンヘッダに分割されています。ユーザーはESP32をプログラムして、PWM、ADC、DAC、I2C、I2S、SPIなどの様々な機能を実現できます。

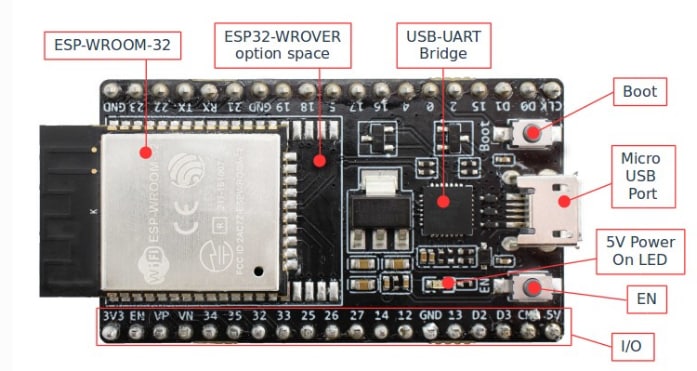

ブロック図
