Hirose Electric CX81B USB Type-C® コネクタ
ヒロセ電機 (Hirose Electric)CX81BUSB Type-C®コネクタプラグコネクタ種類垂直SMTスタイルプリント基板取り付けを備えています。本コネクタは定格電流5A、伝送速度20Gbpsを提供し、ロックラッチ付き（CX81B-24S）とロックラッチなし（CX81B-24S1）の2バージョンがあります。ヒロセ電機 (Hirose Electric)CX81BUSB Type-Cコネクタは、標準オンボード実装側を特徴とし、0.5mmコンタクトピッチ、ストレート型コネクタ方向を採用しています。動作温度範囲は－40℃から＋105℃です。
特徴
- PCB実装
- 垂直SMTスタイル
- プラグコネクタ
- リバーシブルプラグの向きによって簡単な挿入を保証
- はっきりとした触覚クリック
- USB Type-C準拠のインターフェイスコネクタ
- ロックラッチ付き(CX81B-24 S)
- ロックラッチなし(CX81B-24S1)
アプリケーション
- I/O
- ドローン
- ペイシェントケア機器
- セキュリティシステム
- スマートフォン
- AIスピーカ
- 家庭用ロボット
- 家庭用電子機器用セキュリティカメラ
- IoTモジュール
- タブレットPC
- 顔認識ディスプレイ
- スマートドッグカラー
- コーヒーメーカー
- FAカメラ
- ゲーム機、Eスポーツ
- サービスロボット
- 電動バイク
仕様
- 5A定格電流
- 伝送速度 20Gbps
- 24 ポジション
- 0.5mm接点ピッチ
- 10,000回の嵌合/脱嵌合サイクル
- 業界標準のUSB 3.2
- USB 4 Gen.2x2の性能特性
- 48V定格電圧
- 動作温度範囲：-40°C～+105°C
データシート

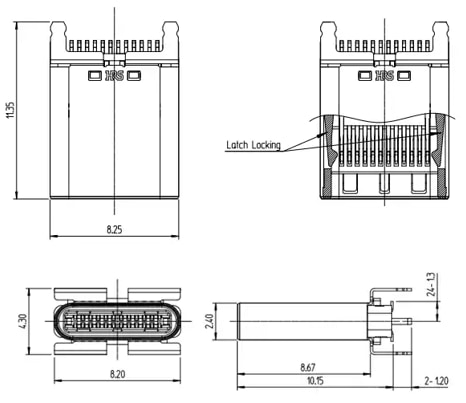

CX81B-24S寸法

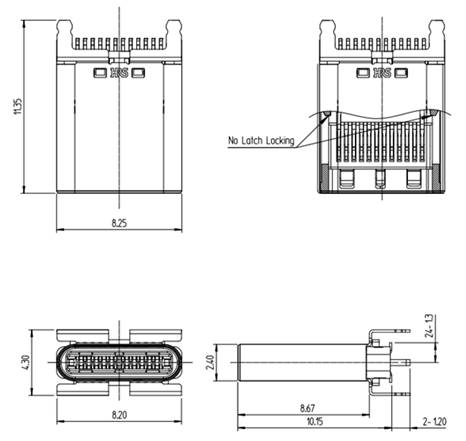

CX81B-24S1寸法
