Hirose Electric ZG05HV高電圧電線対基板コネクタ
Hirose Electric ZG05HV高電圧ワイヤ-to-ボードコネクタは、コンパクトで堅牢な設計が特徴で、組み立ての安全性を向上させる安全性初の感電防止設計をはじめとする高度安全機能が搭載されています。このコネクタは、極端な熱や振動条件に耐える能力があります。ZG05HVシリーズには、要求の厳しい産業アプリケーションでの優れた性能が備わっており、高耐電圧に対応しています。Hirose Electric ZG05HV高電圧ワイヤ対ボードコネクタは、車載バッテリマネジメントシステム(BMS)、電力変換システム、産業機器に最適です。
特徴
- 安全第一の感電防止設計を採用
- 組み立ての安全性と保護を強化
- 極端な熱および振動条件に耐える
- PCBスペースを最適化するコンパクト設計
- 高耐電圧に対応
- 独自のコンタクト設計による高振動抵抗
- 高電力定格
アプリケーション
- 車載用BMS
- 電力変換システム
- 産業機器
仕様
- 定格電圧 1000VAC/DC
- 耐電圧 300VAC
- 1A 定格電流
- 10mΩ最大接触抵抗
- 100MΩ最小絶縁抵抗
- 30-cycle挿入/抜去嵌合耐久性
- 100N最小ロック強度
- UL 94 V-0可燃性等級
- 動作温度範囲：-40°C～+125°C
- 保管温度範囲: -10°C ~ +60°C
製品概要

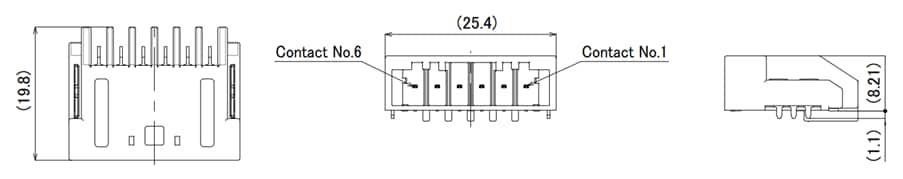

レセプタクルの寸法(mm)
プラグハウジングの寸法 (mm)
