Hirose Electric ZH05 0.5mm電線対基板コネクタ
ヒロセ電機（Hirose Electric） ZH050.5mm電線対基板コネクタは、ショート、感電防止構造と2mmピッチを提供し、最終製品のサイズ削減に貢献しています。基板側レセプタクルに雌端子を使用し、活電部は樹脂で覆われており、組み立ての安全性が確保されています。雌端子独自の3点接点構造および安定性のための2枚バネ構造によって、高耐振性を実現しています。最高 +125°C の高い耐熱性を備えたヒロセ電機 (Hirose Electric)の ZH05 コネクタは、自動車用途や高温環境での使用に適しています。
特徴
- コンパクトな設計
- 狭幅
- 短絡および感電防止設計
- 高耐熱性
- 高い耐振動性
- 26AWG～22AWG に対応
- メス端子の 3 点接触構造
- 安定性のための二層バネ
- 強い振動下でも接触を維持
- 鉢植えに最適
- 2種類の嵌合キー: AとB
アプリケーション
- 自動車
- 高温
仕様
- 0.5mm端子サイズ
- 2mmピッチ
- 動作温度範囲：-40°C～+125°C
- 2A電力電流
- 定格電圧：60VAC/DC
- 最大接触抵抗：10mΩ
- 100MΩの最小絶縁抵抗
- 100N最小ロック強度

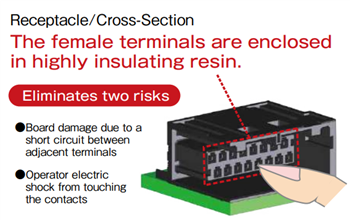

設計の特長
クリックして画像を拡大

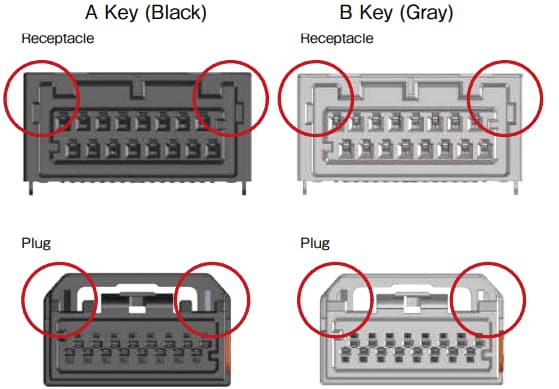

嵌合キー
