Hirose Electric HR34Pブラインドメイトコネクタ

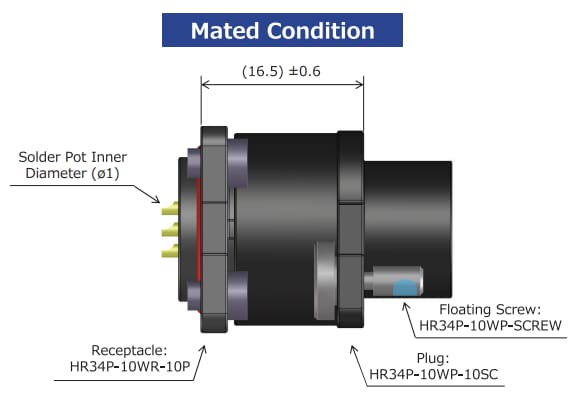

Hirose Electric HR34P ブラインドメイトコネクタは、精密フローティング設計を採用し、シームレスな嵌合を実現します。要求の厳しいアプリケーション全体で安全な接続を保証します。HR34Pブラインドメイトコネクタは、誤嵌合を防止するキー付きハウジングが特徴です。パネルとネジの間のギャップによって、コネクタをXY方向 ±0.5mmフローティング嵌合可能です。これらのコネクタは、各接続ポイントにO-Ringを備えており、コネクタへの湿気（水）の侵入を防止します。代表的なアプリケーションには、産業ロボティクス、ファクトリーオートメーション、医療機器があります。
特徴
- 効率的に組み立てられるブラインドメイト接続
- フローティング構造により容易な嵌合が可能
- フローティング量：XY方向±0.5mm
- RoHS準拠
- IPX7/IPX8防水対応（嵌合時）
- 嵌合キーにより誤嵌合防止
アプリケーション
- 産業用ロボット工学
- ファクトリーオートメーション
- 医療機器
仕様
- 定格電流：3A
- 定格電圧：AC 200V、DC 250V
- 20mΩ最高接触抵抗
- 耐電圧：AC 900V
- 最小絶縁抵抗：1000MΩ
- 動作温度範囲：-40°C～+105°C
ビデオ
ラックとパネルの接続
フローティングスクリューの概要
設計の概要
