Infineon Technologies EZ-PD™ CCG6DF & CCG6SF USB Type-Cポートコントローラ
PCUR 2128231によるアップデートサプライヤーEZ-PD™ CCG6DFおよびCCG6SF USB Type-C™ ポートコントローラは、デュアルポートおよびシングルポートのUSB Type-C™ コントローラです。このコントローラは、USB Type-C™ およびPDの仕様に準拠しています。これらのデバイスは、PCとノートブックを対象に、完全なUSB Type-C™ およびUSB電源供給ポート制御ソリューションを実現しています。これらのどちらのデバイスにも、Vバスプロバイダパス負荷スイッチが含まれています。
特徴
- USB-PD
- USB PD3.0仕様に対応
- 高速ロールスワップ(FRS)
- 拡張データメッセージング
- Type-C
- DFPロール（Rp）用の統合電流源
- 900Maでのデフォルト電流
- 1.5A
- 3A
- DFPロール（Rp）用の統合電流源
- UFPロール用の統合Rdレジスタ
- EMCAケーブルに電力を供給する統合VCONN FET
- 集積デッドバッテリ終端
- Type-C コネクタのVBUSピンに対する偶発的なショートを 保護するCC、SBUピンに統合された高電圧保護
- 20V保護用の統合パススルーSBUスイッチ
- Mux
- USB 2.0 HSおよびUART データ用の統合USB 2.0アナログMux
- 統合プロバイダーVBUS負荷スイッチ
- VBUSプロバイダースイッチ（5V/3A）
- 24Vに対する耐性がある VBUSプロバイダのパスでのスルーレート制御電源オン
- 構成可能なハードウェア制御のVBUS過電圧、低電圧、過電流、短絡、逆電流保護、 サーマルシャットダウン
- プロバイダーパスで5mΩの直列抵抗で電流を測定できるVBUSハイサイド電流センスアンプ
- 高速ロールスワップリクエストに対応して、外部 消費者Nチャンネル電界効果トランジスタ（NFET）をオフにし、内部プロバイダー負荷スイッチを オンにします。
- LDO
- デッド バッテリ・モード動作のための最大21.5Vの統合高電圧LDO動作
- 32ビットMCUサブシステム
- 48MHz Arm Cortex-M0 CPU
- 64KBフラッシュ
- 96KB ROM
- 16KB SRAM
- 内蔵デジタルブロック
- USB-PDプロトコルに必要な応答時間 を満たす2つの統合タイマとカウンタ
- 再構成可能なI2C、SPI、あるいはUARTの機能が備わった4つのランタイムシリアル通信ブロック（SCB）
- 認証
- 真の乱数ジェネレータ
- クロックと発振器
- もはや外部クロックの必要性がない統合発振器
- 動作範囲
- VSYS（2.75V～5.5V）
- VBUS（4V～21.5V）
- ホットスワップ対応I/O
- SCB0からのI2Cピンはホットスワップ可能
- パッケージ
- CCG6DF 6.0mm x 6.0mm x 1.0mm、96ボールBGA（0.5mmピッチ）
- CCG6SF 6.0mm x 6.0mm x 0.6mm、48ピンQFN（0.4mmピッチ）
アプリケーション
- ノートブックとデスクトップ
- Thunderboltホスト、非Thunderboltホスト

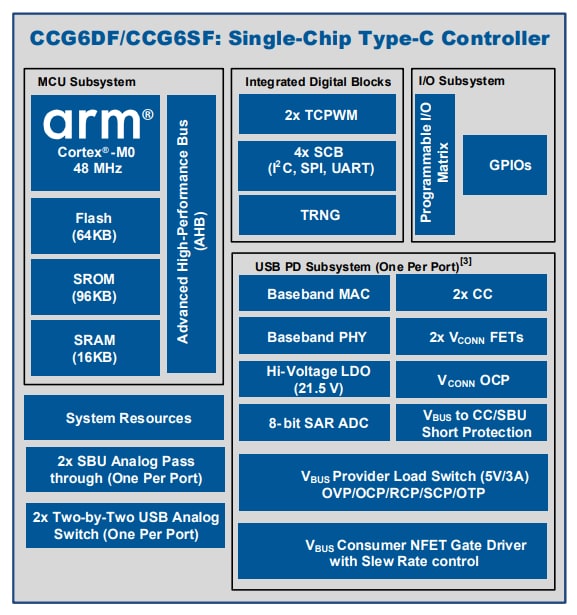

ブロック図
公開: 2022-05-19
| 更新済み: 2022-08-09
