Infineon Technologies AURIX™ TC37x 32ビット対応シングルチップ・マイクロコントローラ
Infineon Technologies AURIX ™ TC37x 32ビット対応シングルチップ・マイクロコントローラ（MCU）には、300MHzで動作する3つのコアと最大1.1メガバイトの組み込みRAMが搭載されています。これらのMCUは、すべてのコアで浮動小数点と固定小数点をサポートしています。AURIX TC37x MCUは、40nm組み込みフラッシュテクノロジーで製造されており、過酷な車載環境で優れた信頼性を発揮できるように設計されています。このMCUでは、最大6MBのフラッシュ/ECC保護、1.1MBのSRAM/ECC保護、AUTOSAR 4.2のサポートが提供されます。AURIX TC37x MCUは、LQFP 176およびLFBGA-292パッケージでご用意があり、デジタルI/Oチェック用のハードウェアI/Oモニタ（IOM）が特徴です。また、これらのMCUは、128チャンネルDMAコントローラが特徴で、安全なデータ転送、洗練された割り込みシステム、デジタルプログラム可能I/Oポート、組み込み電圧レギュレータが搭載されています。代表的なアプリケーションには、産業ロボット、シャーシドメイン制御、ワイヤレス充電ソリューション、CAV 24GHzレーダー、ドライビングドメインコントローラ（DDC）、EV充電ステーションがあります。
特徴
- 3つのCPUコアが搭載された高性能MCU
- 3x 32ビットスーパースカラーTriCore CPU（TC1.6.2P）：
- 優れたリアルタイム性能
- 強力なビット対応
- 完全統合DSP機能
- サイクルあたり2 MAC動作を維持できる乗算累積装置
- 完全パイプライン浮動小数点ユニット（FPU）
- 最大300MHz動作@全温度範囲
- 最大240/96キロバイトデータスクラッチパッドRAM（DSPR）
- 最大64キロバイト命令スクラッチパッドRAM（PSPR）
- 32キロバイト命令キャッシュ（ICACHE）
- 16キロバイトデータキャッシュ（DCACHE）
- 最大2つのTC1.6.2P用のロックステップシャドーコア
- 複数のオンチップメモリ：
- すべての組み込みNVMおよびSRAMはECC保護済
- 最大6メガバイトプログラム・フラッシュメモリ（PFLASH）
- EEPROMエミュレーションに使用できる最大256Kbyteのデータフラッシュメモリ（DFLASH 0）
- BootROM（BROM）
- 安全なデータ転送機能が装備された128チャンネルDMAコントローラ
- 洗練された割り込みシステム（ECC保護）
- 高性能オンチップ・バス構造：
- バスマスター、CPU、メモリ間の高速並列アクセスを実現する64ビット・クロスバー相互接続（SRI）
- オンチップ周辺機器および機能装置用の32ビットシステム周辺バス（SPB）：
- SRI to SPBバスブリッジ（SFIブリッジ）
- 一部のバリアントでのオプションのハードウェアセキュリティモジュール（HSM）
- 安全管理ユニット（SMU）対処の安全モニタアラーム
- ECC、メモリ初期化、MBIST機能（MTU）が搭載されたメモリテストユニット
- デジタルI/Oを確認するためのハードウェアI/Oモニタ（IOM）
- 汎用性の高いオンチップ周辺装置
- 汎用性の高い逐次近似型ADC（VADC）
- 6チャンネルデルタシグマ型ADC（DSADC）
- デジタルプログラム可能I/Oポート
- OCDSレベル1（CPU、DMA、オンチップバス）のオンチップデバッグサポート
- マルチコアデバッギング、リアルタイムトレース、キャリブレーション
- 4/5電線式JTAG（IEEE 1149.1）またはDAP（デバイスアクセスポート）インターフェイス
- 電源管理システムおよびオンチップレギュレータ
- システムPLLと周辺PLLが搭載されたクロック生成装置
- 組み込み電圧レギュレータ
アプリケーション
- 産業用：
- 産業用ロボット
- ソーラーパネル
- 風力タービンのインバータ
- IOコントローラ
- サーボ駆動
- エレベーター
- インバータ
- 安全性：
- エアバッグシステム
- シャーシドメイン制御
- ブレーキ
- ピクセル照明
- スケーラブルEPSソリューション
- フル機能センサフュージョン
- 多目的カメラ
- アクティブサスペンション制御システム
- 自動車用24GHzレーダーシステム
- 高集積自動車用77GHzレーダーチップセット
- センサの不具合
- コネクティビティ：
- ワイヤレス充電ソリューション
- 高度なゲートウェイアーキテクチャ
- テレマティクス制御ユニットとV2X
- 高機能ボディ・ドメイン制御装置
- 輸送：
- 商業および農業用車両（CAV）
- CAV 24GHzレーダー
- ドローン/マルチコプタ
- パワートレイン：
- 転送ケース
- ガソリンマルチポート注入 - ディスクリートソリューション
- ガソリン直接噴射
- ドライビングドメインコントローラ（DDC）
- 自動伝送 - 油圧制御
- ダブルクラッチ伝送 - 油圧制御
- ダブルクラッチ伝送 - 電気制御
- 48Vマイクロハイブリッド
- （H）EV：
- （H）EVバッテリ管理システム
- EV充電ステーション
- (H)EVメインインバータ
- DC/DCコンバータ

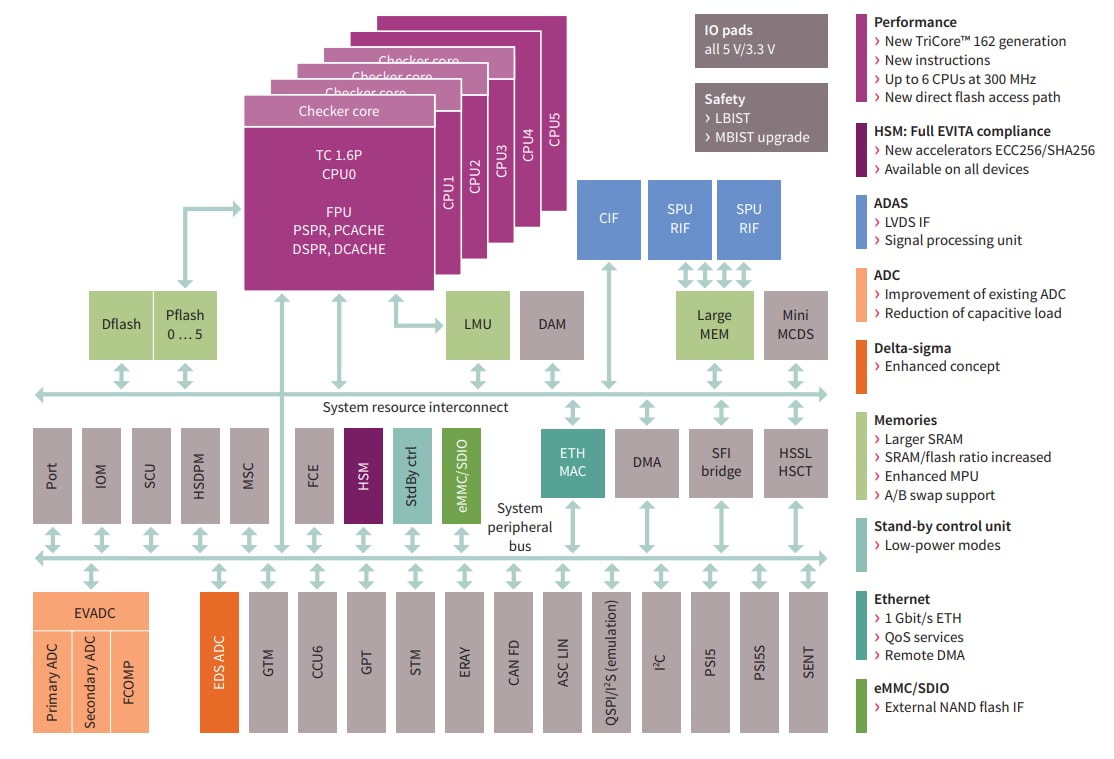

AURIX™ TC3xxシステムアーキテクチャ
AURIXハードウェアセキュリティモジュール
View Results ( 4 ) Page
| 部品番号 | コア | プログラム メモリ サイズ | データ RAM サイズ | データ バス幅 | ADC分解能 | 最高クロック周波数 | プログラム メモリ タイプ | インタフェース タイプ | 水分感度 | ADCチャンネル数 | 最低動作温度 | 最高動作温度 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TC377TP96F300SAAKXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 125 C |
| TC375TP96F300WAAKXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 125 C |
| TC377TP96F300SAALXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 150 C |
| TC375TP96F300WAALXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 150 C |
公開: 2023-07-31
| 更新済み: 2023-08-18
