Infineon Technologies BGS13S4N9広帯域RF SP3Tスイッチ
Infineon Technologies BGS13S4N9広帯域RF SP3Tスイッチは、携帯電話やモバイル・アプリケーションに最適で、最大30dBmまで対応できるダイバーシティ・アンテナの終端として使用できる3ポートが備わっています。このSP3Tは、アンテナポートでの干渉信号に対して、低挿入損失および高堅牢性を発揮します。また、終端モードでの調波発生が低くなっています。オンチップ・コントローラには、CMOSロジックとレベル・シフタが統合されており、1.35V～VDDの制御入力によって駆動されます。
特徴
- 最大30dBmの電力処理能力が備わった3つの高直線性TRxパス
- 低挿入損失
- 低高調波生成
- 高いポート対ポート絶縁
- エッジ/ CDMA2000 / LTE / WCDMAアプリケーションに最適
- 0.1GHz～3.0GHzカバレッジ
- RFラインにDCが印加されていない限りデカップリングコンデンサ不要
- ESD保護搭載オンチップ制御ロジック
- 汎用入出力（GPIO）インターフェイス
- 小型フォームファクタ1.1mm x 1.1mm x 0.375mm
- 電源遮断不要
- 高EMI堅牢性
- RoHSおよびWEEE準拠のパッケージ

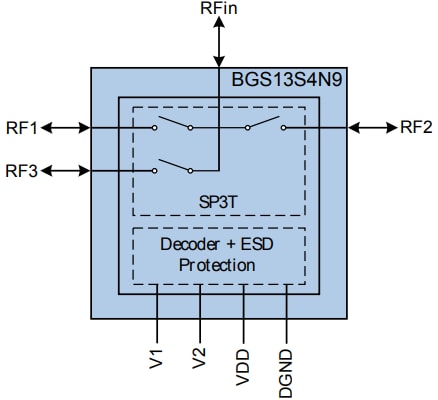

ブロック図
評価ツール
Infineon Technologies EVALBGS13S4N9評価ボード
BGS13S4N9広帯域RF SP3Tスイッチの評価に使用されます。
公開: 2018-07-17
| 更新済み: 2022-08-15
