Infineon Technologies CDM10V 0-10V調光インターフェイスIC
Infineon CDM10V 0-10V調光インターフェイスICは、6ピンSOTパッケージに格納されており、小型PCBのスペース要件があるさまざまな照明調光アプリケーションに最適です。このICは、0～10V調光器またはポテンショメータからのアナログ電圧ベースの信号を、電流ベースのPWM信号の形式で照明コントローラICの調光またはPWM入力に送信し、外付けオプトカプラを駆動します。
CDM10Vは、従来のソリューションの多くのコンポーネントを置き換えており、BOMとPCBスペースを削減します。このデバイスは、アクティブおよびパッシブ調光、PWM入力可能なDim-To-Offをサポートしています。ワン・タイム・プログラミング・インターフェイスを使用すると、広範な構成が可能です。
特徴
- 市場で最もシンプルな0-10V設計になっています。CDM10Vにはデフォルトの設定があります:
- 最小負荷サイクル: 5%
- PWM周波数: 1kHz
- 調光式/レジスタバイアス電流: 200μA
- DIM-TO-OFF無効
- 11～25Vの広い入力Vcc範囲
- トランスペアレントPWMモード（DIM-TO-OFF可能モードのPWMバイパスモード）
- デバイス対デバイスの最小変化
- シンプルなワンタイムプログラマブルオプションによって、次の広い範囲で設定できます。
- 最小負荷サイクル: 1%、2%、5%、10%
- PWM出力周波数: 200Hz、500Hz、1kHz、2kHz
- 調光式/レジスタバイアス電流: 50µA、100μA、200μA、500μA
- DIM-TO-OFF無効/有効
- 多くの外付け部品をシングルチップに置き換え、BOMとPCBスペースを削減
アプリケーション
- 0〜10V調光回路を必要とするLEDドライバ
- 産業および商業用の調光対応アプリケーション:
- 照明器具
- 反射板
- ダウンライト
- 燭台
- アンダーキャビネット
- オフィス照明
- 看板
- Dali

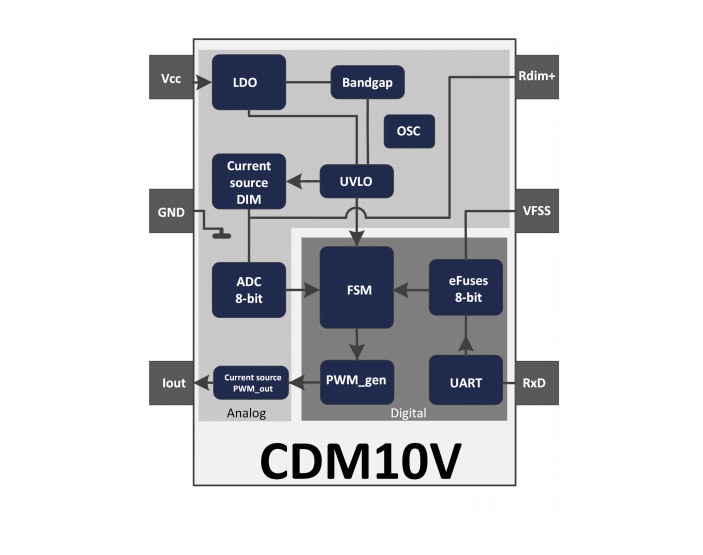

ブロック図
公開: 2017-07-06
| 更新済み: 2022-03-18
