Infineon Technologies EVAL-M3-302F 評価ボード

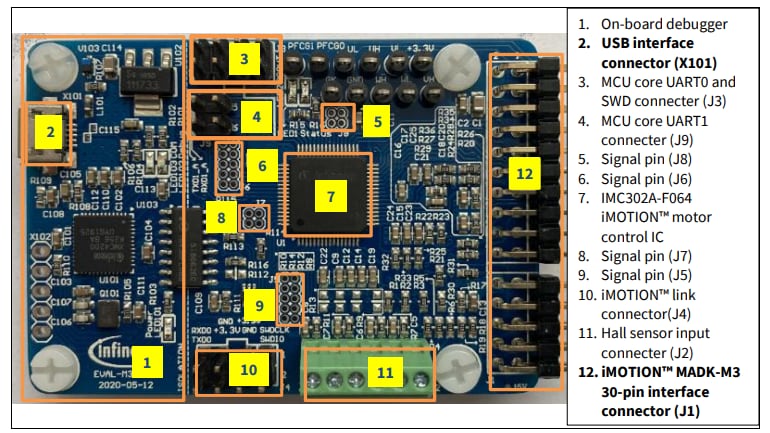

Infineon Technologies EVAL-M3-302F評価ボードは、駆動 (iMOTION™ MADK) を目的としたiMOTION™モジュラアプリケーション設計キットの一部です。MADKプラットフォームは、さまざまな電力段で異なる制御ボードを使用することを意図しています。20ピンiMOTION™ MADK M1または30ピンiMOTION MADK M3インターフェイスコネクタを使用して、制御ボードとインターフェイス接続できます。EVAL-M3-302F評価ボードには、30ピンM3コネクタが装備されており、単一モータの実行を目的としています。この評価ボードは、全速度範囲で永久磁石モータのセンサレス制御の包括的なソリューションを付与するように設計されています。3相および2相変調のタイプ3を適用して、ホールセンサベースまたはセンサレス制御を実現しています。
