Infineon Technologies EZ-PD™ CMG2 EPR対応USB-C EMCAコントローラ
Infineon Technologies EZ-PD™ CMG2 USB-C EMCAコントローラには、拡張電力範囲(EPR) が搭載されており、電子マークされたType-C thunderboltおよび非thunderbolt受動ケーブルアプリケーションを対象としたUSB Type-C ™ および電力供給(PD) 規格に準拠しています。 EZ-PD™ CMG2には、VCONNピンでのRA終端レジスタ、VCONNピンとCCピンの両方でのVBUS短絡保護をはじめとする完全Type-Cトランシーバが統合されています。また、コントローラには、ベンダー固有、デバイス固有、ケーブル固有の構成データを設定するための47バイトのストレージも含まれています。EZ-PD™ CMG2は、ケーブル上に1つまたは2つの電子マーカー・チップを搭載したパッシブEMCA実装を対象としています。
特徴
- Type-CサポートおよびUSB-PDサポート
- USB Power Delivery 仕様リビジョン 3.1、v1.4、およびUSB Type-C 仕様リビジョン 2.1に準拠（改訂された3VのVCONN最小動作電圧のサポートを含む）
- USB4、TBT4、EPR（拡張電力範囲）PDプロトコルをサポート
- CC、VCONN1、VCONN2ピンに統合された高電圧保護により、最大54VまでのType-CコネクタのVBUSピンへの偶発的な短絡を防止
- ベンダー固有、デバイス固有、ケーブル固有の構成データを保存するためのType-Cインターフェースによるプログラム可能な47バイトのストレージ
- VCONN1およびVCONN2での終端抵抗RA
- 消費電力を削減するためにRA をサポート
- 1つまたは2つのコントローラによる電子マーク付きパッシブケーブルの実装をサポート
- 最大240W（48V/5A）の電力に対応
- 外部クロックを必要としない統合発振器
- 電力
- 2.7V 5.5V動作
- スリープ時1.7mA（標準値）
- システムレベルの静電気放電（ESD）保護
- CC、VCONN1およびVCONN2ピン上
- IEC61000-4-2 レベル4Cに基づいた±8kVコンタクト放電および±15kVエアギャップ放電
- パッケージ
- 9ボールWLCSP
- -40°C〜+85°Cまでの産業用 温度範囲に対応
- 感湿性レベル (MSL) 1
アプリケーション
- EPR USB-C受動ケーブル
- USB4およびThunderbolt USB-C受動ケーブル
- EMCA
- モバイル電源アダプタ
- PC電源アダプタ
- パワーバンク
- 自動車用充電器
仕様
- 電源入力電圧：2.7V〜5.5V
- 出力電圧（コア論理用）：1.8V（標準値）
- アクティブ電流：7.5mA（最大値）、5mA（標準値）
- スリープモード電流：3.0mA（最大値）、1.7mA（標準値）
- 電源ケーブル終端範囲：0.8kΩ〜1.2kΩ、1kΩ（標準値）
- 最小0.2MΩの電源ケーブル終端 - ディセーブル、0.7MΩ（標準値）
- 最大ピーク温度（30秒間）：+260°C

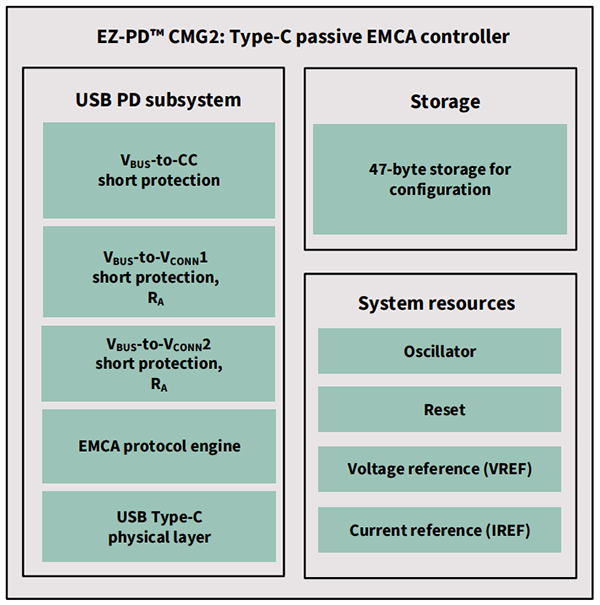

論理ブロック図
