Infineon Technologies EZ-PD™ PMG1-B1 USB Type-C高電圧MCU

Infineon Technologies EZ-PD™ PMG1-B1 USB Type-C™高電圧MCUは、高集積単一ポートUSB-C電力供給（PD）ソリューションであり、統合バックブーストコントローラを搭載しています。これらのコントローラには、VBUSでのシンクアプリケーションとハードウェア制御保護機能向けの民生パスに、VBUS NFETを対象とした統合ゲートドライバが装備されています。EZ-PD PMG1-B1には、40V公差の4V～24Vの入力電圧範囲と、集積PDソリューションでの150kHz～600kHzのプログラム可能なスイッチング周波数が搭載されています。これらのマイクロコントローラは、オンチップの32ビットArm^® Cortex^®-M0プロセッサ、128KBのフラッシュ、16KBのRAM、32KBのROMをサポートしているため、ほぼすべてのフラッシュをユーザーアプリケーションで使用できます。代表的なアプリケーションには、コードレス電力ツール充電器、ワイヤレススピーカー、VR/ARゴーグル、ポータブル電子機器などがあります。

特徴

USB-PD
- 1つのUSB-PDポートをサポート
- 最新のUSB-PD 3.1をサポート
- 拡張データメッセージング
Type-C
- 構成可能なレジスタRPとRD
- VBUS NFETゲートドライバ
- 統合100mW VCONN電源と制御
選択可能なパルススキップモード（PSM）および強制連続導通モード（FCCM）をサポート
ソフトスタートをサポート
低EMIのためのプログラマブル・スペクトラム拡散周波数変調
定電流制御のための電流センシングをサポート
クロックと発振器
- もはや外部クロックの必要性がない統合発振器

システムレベルの障害保護
- VBUS過電圧保護 (OVP) と低電圧保護 (UVP)
- VBUS to CC短絡保護
- VOUT UVP、OVP、OCP
- 集積ADC回路と内部温度センサ経由の温度過昇保護をサポート
- 外付けサーミスタを使用したコネクタとボード温度測定をサポート
通信インターフェイス
- 3x SCB (I²C/SPI/UART/LIN)

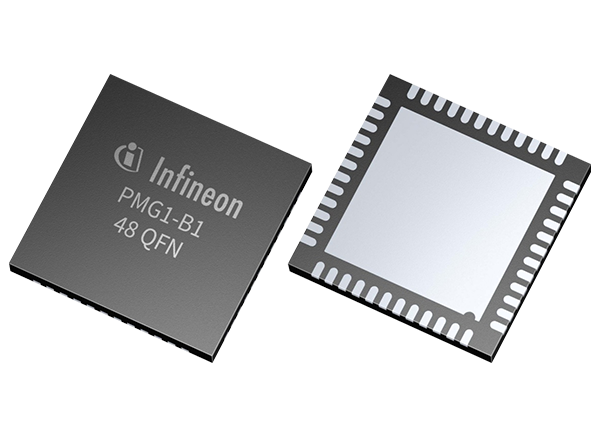

48ピンQFNパッケージ

仕様

電源
- 4V～24V入力 (許容40V)
- 出力電圧範囲：3.3V～21.5V
- 5Vおよび75mA統合LDO対応
- 3Vおよび10mAスタンバイ・レギュレータ

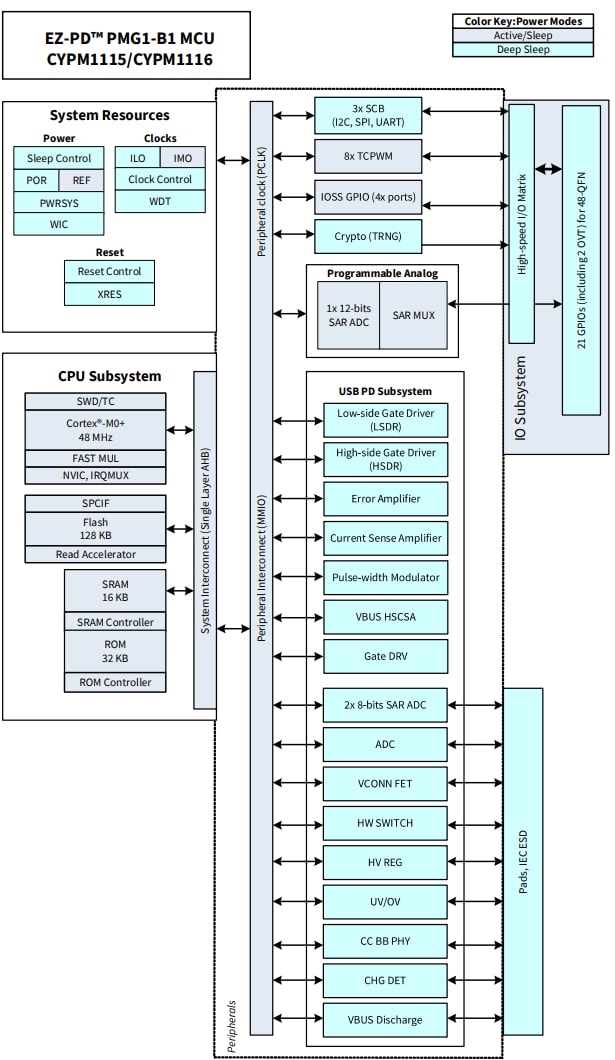

32ビットMCUサブシステム
- 48MHz Arm^® Cortex^®-M0 CPU
- 128KB フラッシュ
- 16KB SRAM
- 32KB ROM
周囲動作温度範囲（-40°C～+105°C）/接合部温度範囲（125°C）
1x レガシー/独自のチャージ（充電）ブロック
- Apple充電2.4AおよびUSB BC 1.2に対応

周辺機器とGPIO
- 2つの過電圧GPIOを含む最大21のGPIO
- 2 x 8ビットADC
- 8/16ビットタイマ/カウンタ/PWM (TCPWM)
- 1 x 12ビットADC

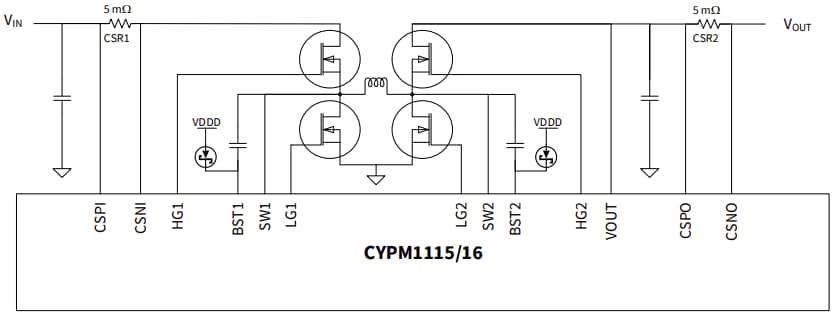

1x 昇降圧コントローラ
- スイッチング周波数: 150 kHz~600 kHz
- 5.5V～24V入力および許容40V
- 3.3V～21.5V出力
