Infineon Technologies IDP2303A/IDP2308コントローラ
Infineon Technologies IDP2303A/IDP2308デジタルマルチモードPFC + LLCコンボコントローラは、浮動ハイサイドドライバと起動セルを組み込んでいます。デバイスは、マルチモード動作を実現するためにデジタルエンジンを搭載しており、負荷全域で高効率を達成できます。IDP2303A/IDP2308は、包括的で設定可能な保護機能を実装しています。
Infineon IDP2303A/IDP2308コントローラは、さらに低い待機電流を実現するためにHV起動セルと高度バーストモードを組み合わせています。さらに、OTP（ワンタイム・プログラミング）デバイスも内蔵しており、デザインイン・フェーズが容易になるようにパラメータを構成できる包括的なセットを実現できます。
IDP2303Aはピン本数が少ないDSO-16パッケージで、IDP2308はDSO-14パッケージで販売されています。最小限の外付け部品のみ必要です。
特徴
- マルチモードPFC
- PFCゲートドライバを構成可能
- 同期PFCおよびLLCバーストモード制御
- 非線形LLC VCO曲線を設定可能
- 設定可能ソフトスタート
- HVピンを介したVAC入力電圧検出とX静電容量放電
アプリケーション
- LCD-TV 75W～300W
- 一般的なSMPS

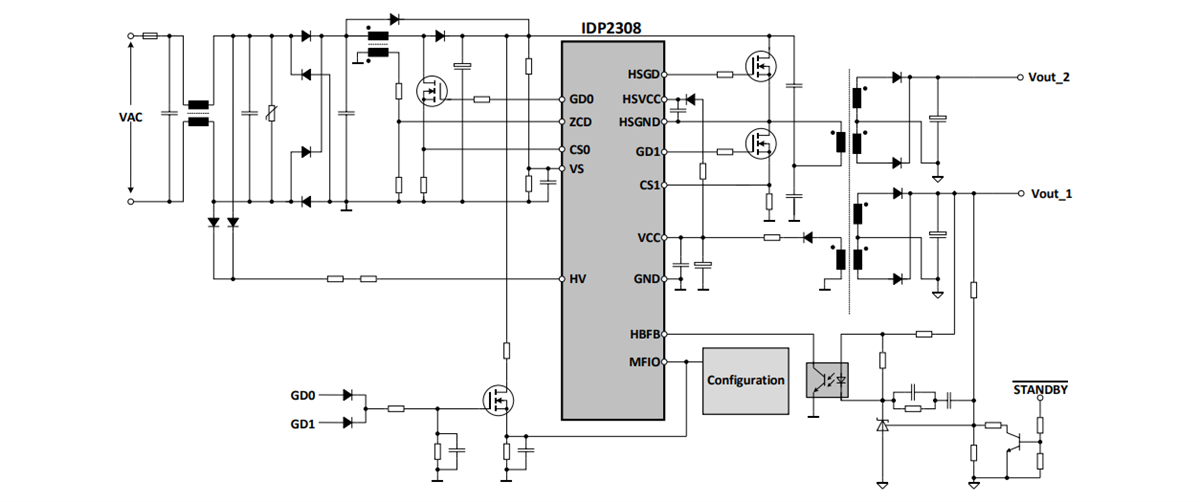

代表的なアプリケーション

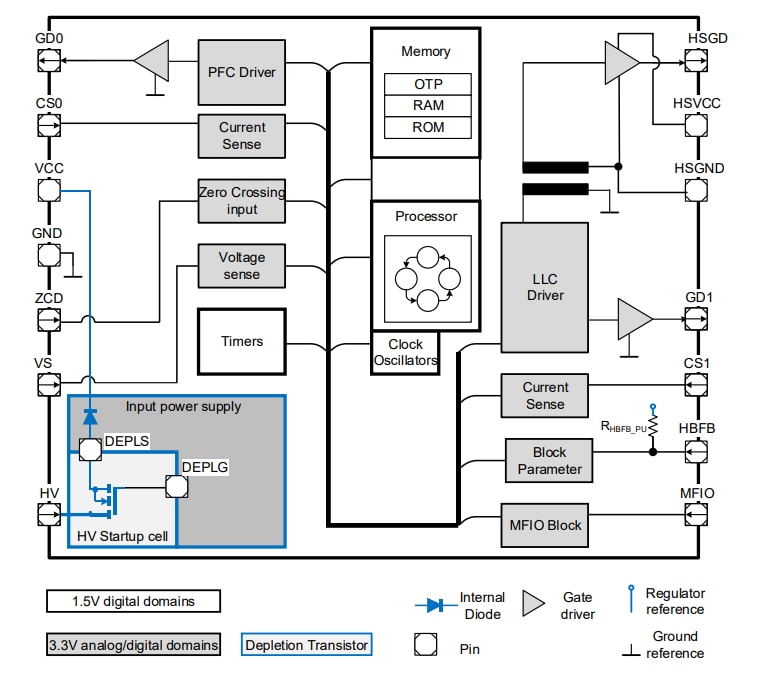

ブロック図
公開: 2022-09-29
| 更新済み: 2022-10-11
