Infineon Technologies MOTIX™ DCSHIELD_TLE956Xモーター制御シールド

Infineon Technologies MOTIX™ DCSHIELD_TLE956Xモーター制御シールド（DCSHIELDTLE956XTOBO1）は、TLE9562-3QXモーター制御システムICのデモおよび開発プラットフォームです。TLE9562-3QXは、集積電源、通信インターフェイス、複数のハーフブリッジ、追加のサポート機能を備えた多機能システムICであり、モーター制御を搭載したさまざまな車載アプリケーション向けに設計されています。これらのアプリケーションをサポートするために、TLE9562-3QXは、5V低ドロップアウト電圧レギュレータ、CAN FD、HS-CANトランシーバ（CANパーシャルネットワーキングをサポート）1個、LINトランシーバをはじめとする主要な機能を実現しています。また、DCモーター制御用のハーフブリッジ4つおよび32ビット対応シリアル・ペリフェラル・インターフェイス（SPI）1台も集積しています。

Infineon Technologies MOTIX DCSHIELD_TLE956Xモーター制御シールドは、TLE9562-3QXを実装しPG-VQFN-48パッケージに格納されています。

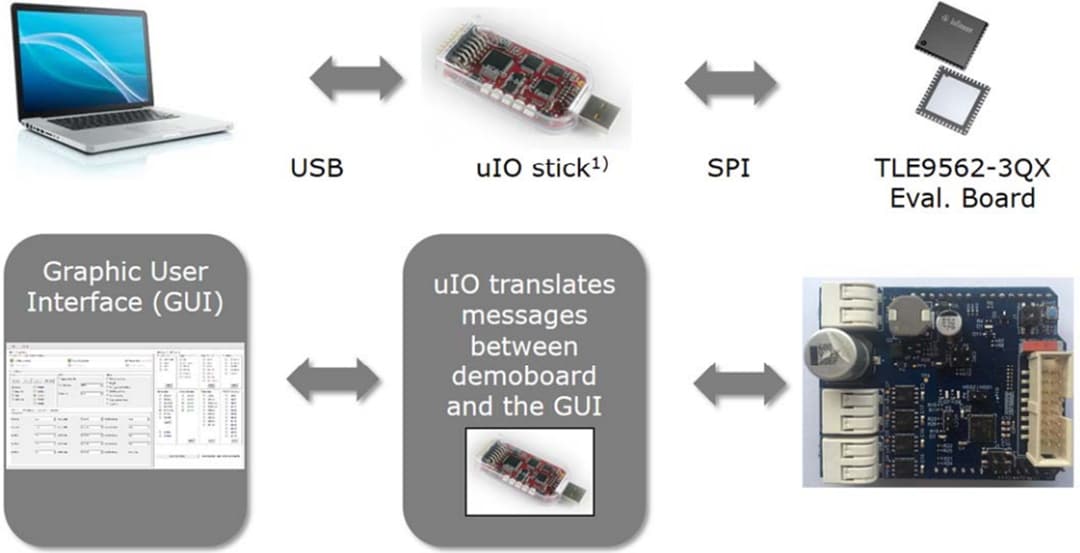

TLE956Xモーター制御シールドは、µIO-Stickインターフェイスデバイス（別売り）を使用してConfigWizard GUI（グラフィック・ユーザー・インターフェイス）から制御するように設計されています。さらに、モーター制御シールドにはArduino互換インターフェイスも搭載しており、Arduino UNOマイクロコントローラボードと併用できます。
