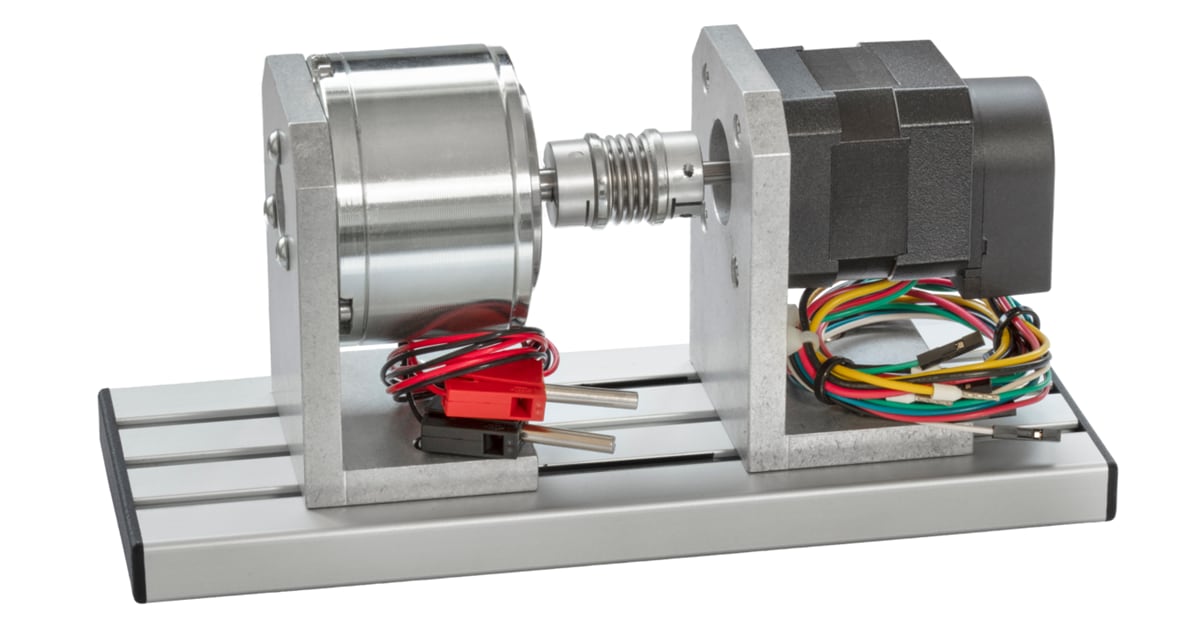

Infineon Technologies MOTIX™モータベンチ
Infineon Technologies MOTIX™モータベンチは、BLDCモータ・テスト・ベンチで、モータ制御評価のためのInfineon評価ボードとリファレンス設計が組み合わされています。MOTIX™モータベンチには、Infineon製品の3相評価ボードとの互換性があります。Infineon MOTIXモータベンチは、3相BLDCモータ・アプリケーションに最適です。
特徴
- ブラシレスDCモータ（Nanotec DB42S03）:
- 8/3 polの数/位相
- 定格 24VDC
- 0.0625Nm/0.19Nmトルク定格/ピーク
- 4000RPM/6200RPM速度定格/無負荷
- 電流制御ヒステリシス・ブレーキ（Mobac HB-50M-2）
- 最大トルク 0.38Nm
- 最大速度 15000RPM
- 負荷、モータ、センサの接続を目的としたプラグ
- 高調波BLDCモータと負荷セットアップ
- コンパクトなパッケージ
アプリケーション
- ポンプとファン
- 3相BLDCモータ・アプリケーション
関連開発ツール
Infineon Technologies TLE9879 EvalKit
TLE9879QXA40のすべての機能と周辺機器の評価が可能になります。
Infineon Technologies BLDCSHIETLE9879 BLDC Arduinoシールド
Infineon組み込みパワーICポートフォリオのTLE987xファミリの一部であるTLE9879QXA40チップが採用されています。
Infineon Technologies TLE987xEVALB評価ボード
B6ブリッジ構成においてMOSFET経由でBLDCモータに直接接続できます。
レイアウト
公開: 2022-11-21
| 更新済み: 2022-12-05
