Infineon Technologies PSOC™ Control C3マイクロコントローラ

Infineon Technologies PSOC™ Control C3マイクロコントローラ（MCU）は、モータ制御アプリケーション向けに特別に開発された次世代デバイスです。Arm® Cortex®-M33によるリアルタイム制御を採用したこの高性能マイクロコントローラファミリーにより、設計者は次世代デバイスに顧客が期待する市場革新を実現できます。PSOC Controlは、次世代技術を用いた産業製品の革新を可能にします。差別化を実現する周辺機器によるワイドバンドギャップ（WBG）対応、システム部品コスト削減のための統合機能、PSA Certified™ Level 2による高度なセキュリティと安全性、ModusToolbox™ ソフトウェアスイートでサポートされる即利用可能なコード例と開発ツールを活用することで、この最新マイクロコントローラファミリーは次世代モーター制御製品の性能と効率性を向上させます。

PSOC™Controlマイクロコントローラは、高性能ADCと統合CORDICアクセラレータを備えています。シングルコアADCから最大16のアナログ信号の真の同期「アイドル」サンプリングによって、サンプリングジッタなしで最大25%の高速結果が可能になります。CORDICアクセラレータは、フィールド指向モータ制御アルゴリズムといったリアルタイムの重要なタスクに向けて、CPUをオフにして計算電力を増大できます。さらに、プログラマブルタイマ/カウンタパルス幅変調器(TCPWM)には、モータ制御信号の通信に使用できるモーションインターフェイス(MOTIF)ブロックがあります。このユニークな電力と性能の組み合わせによって、次世代の産業ソリューションを市場にもたらします。

最適化されたソリューションでさまざまなアプリケーションを有効にするために、Infineonは、モータ制御アプリケーションに固有のPSOC Control C3M製品ラインを提供します。この製品ラインには、エントリー（ベストバリュー）およびメインライン（より多くの機能と高性能）ファミリの製品が含まれています。

特徴

LQFP-64パッケージ
32ビットMCUサブシステム
- 最大180MHzのArm Cortex-M33（DSPおよびFPU搭載）
- 最大256kBの書き込み可能フラッシュメモリ（ECC付き）
- 最大64kBのSRAM（ECC付き）
- 16kBのI-Cache
- 6つの電源モード（ディープスリープおよびハイバネートを含む）
高性能アナログ
- 12ビット、最大12 MSPSのSAR ADC
- 18アナログチャネル
- 10ビットDACおよびスロープジェネレータ内蔵の5コンパレータ

リアルタイム制御周辺機器
- 16個の16ビットおよび4個の32ビットTCPWM
- 4チャネルHRPWM
- CORDIC演算コプロセッサ
PSA L2デバイスセキュリティ（最大）
- NIST P256およびTRNG
- 暗号技術
- セキュアブート
- セキュアファームウェア更新
- 処理の分離

アプリケーション

スマートホームと家電：
- 電力とガーデニングツール
- 芝刈り機ロボット
- 家庭用ロボット
- 住宅用エアコンODU
- 大型および中型家電ドライブ
産業用モーター制御：
- 汎用ドライブ
- サーボ駆動
- 商業エアコン/HVAC
- ロボティクス

サーバーとテレコム：
- テレコムPSU
- サーバーPSU
- ワークステーションPSU
再生可能エネルギー
- PVインバータ
- LEV
- EV充電

ビデオ

ソフトウェアの有効化

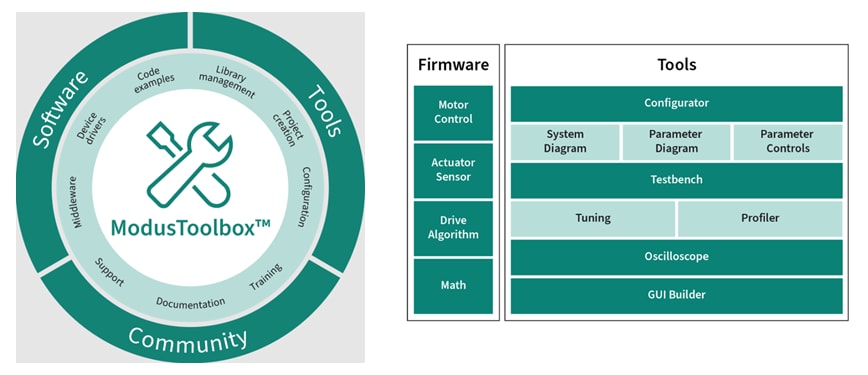

PSOCコントロールは、開発ツール、ライブラリ、組み込みランタイム資産で構成される、現代的で拡張性のある開発エコシステムであるModusToolbox™ ソフトウェアでサポートされております。

ModusToolbox産業技術パックは、モータ制御システムの開発を簡素化・加速するために設計された包括的なソフトウェアソリューションである ModusToolboxモータスイートをインストールします。直感的なインターフェイスと堅牢な機能を備えたモータスイートは、エンジニアや開発者がモータ制御アプリケーションの設計、テスト、最適化を行う際にシームレスな体験を提供します。

ModusToolbox™ モータスイートの詳細
