Infineon Technologies TC367 5Vアプリケーションキット
Infineon Technologies TC367 5Vアプリケーションキットは、初期の評価目的での信号への限定的なアクセスに対応します。TC367 5Vアプリケーションキットには、便利な取り扱いを目的としたLCD XGAディスプレイ320x240が搭載されています。Infineon TC367 5Vアプリケーションキットは、標準的な電力、micro USB、RJ45、mini SDカードスロットをはじめとするさまざまなコネクタに対応します。
特徴
- InfineonのAURIX TC367（LFBGA-292パッケージ）
- LCD XGAディスプレイ320x240
- SDカードスロット (mini-SD)
- 高速CANトランシーバ（CAN FD対応）
- USB to UARTブリッジ
- イーサネットギガビットPHY
- LINトランシーバ
- 水晶20MHz（デフォルト）または外部クロック
- USB miniWiggler JDS（簡単なデバッギング用）
- 4個の低消費電力ステータスLED
- アラーム付きRTC
- アコースティックビーパー
- 100mm x 100mm
コネクタ
- 標準電源コネクタ
- ASCインターフェイス（ASC0）およびminiWiggler用のMicro USBコネクタ
- イーサネット用のRJ45コネクタ（組み立てられたCPUによってギガビット・イーサネットをサポートしている場合）
- JTAGインターフェイス（OCDS）用16ピンヘッダ
- DAP用10ピンヘッダ
- LINトランシーバ（LIN）用10ピン（2x5）ヘッダ
- 10ピン (2x5) ヘッダ（CAN高速トランシーバ（CAN0）用）
- 40ピンコネクタ（I/O信号搭載用）2本
- mini SDカードスロット
コンポーネント
- Infineonのマルチ電圧安全性マイクロプロセッサ電源TLF35584QV
- 電源を検証するLED（5Vまたは3.3V）
- RESET（ESR0）アクティブ状態を示すLED
- アクティブminiWigglerJDSを示すLED
- DASソフトウェア経由で切り替えられたLED
- Infineonの高速CANトランシーバTLE 9251V（CAN FD対応）
- InfineonのLINトランシーバTLE 7259-3GE
- SRAMと独自のMAC Id MCP79511が搭載されたQSPIリアルタイム・クロック/カレンダー（CPUがI2Cをサポートしていない場合）
- SRAMと独自のMAC Id MCP79411が搭載されたI2Cリアルタイムクロック/カレンダー（CPUがI2Cをサポートしている場合）
- USB to UARTブリッジFT2232HL (FTDI)
- 集積10/100/1000Mイーサネット高精度トランシーバRTL8211FI-CG（Realtek）
- タッチスクリーンコントローラADS7843
- 汎用LED 4個
- リセット用スイッチ
- ウェイク・スイッチ
- Xilinx CPLD XC9572XL
関連製品
Infineon Technologies AURIX™ TC3xxマイクロコントローラ
組み込みフラッシュ40nm技術を活用し自動車の動向（トレンド）と課題に対処。
ブロック図

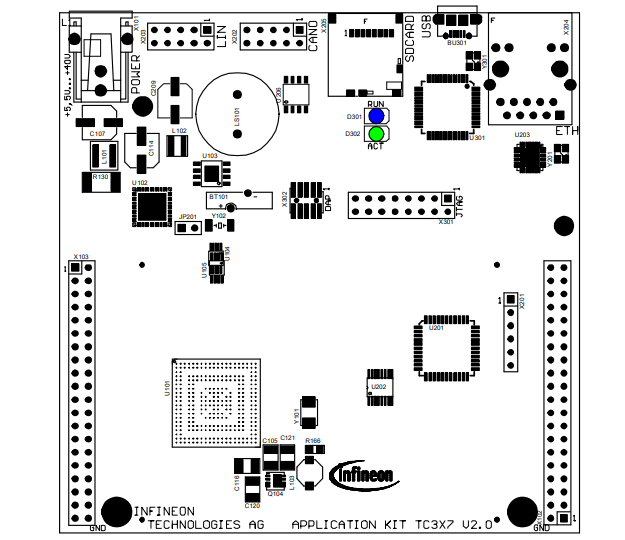

トップ配置

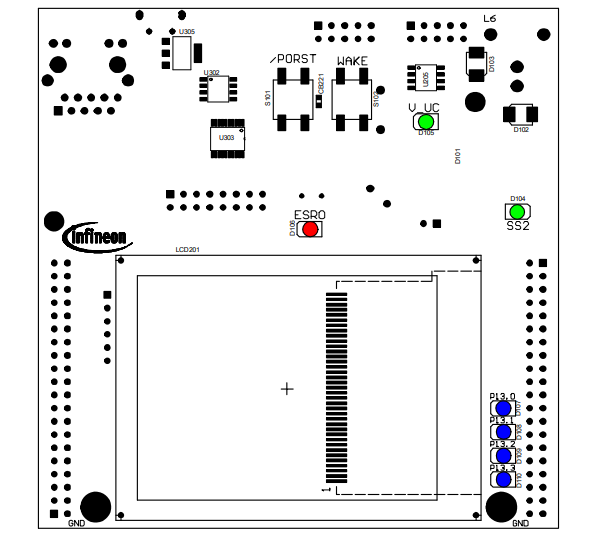

ボトム配置
