Lattice Semiconductor CrossLink™プログラマブル・ビデオ・ブリッジングIC
Lattice CrossLink™プログラマブル・ビデオ・ブリッジングICは、モバイルイメージセンサとディスプレイを対象とした、さまざまなプロトコルとインターフェイスに対応しています。このデバイスは、LatticeモバイルFPGA 40nmテクノロジーに基づいています。FPGAの極めて高い柔軟性とASICの低消費電力、低コスト、小型フットプリントが組み合わされています。CrossLinkは、MIPI® DPI、MIPI DBI、CMOSカメラとディスプレイ・インターフェイス、OpenLDI、FPD-Link、FLATLINK、MIPI D-PHY、MIPI CSI-2、MIPI DSI、SLVS200、subLVDS、HiSPiなどのビデオインターフェイスに対応しています。Latticeは、CrossLinkを対象に事前に設計された多くのIP(知的財産)モジュールを実現しています。これらの構成可能なソフトコアIPSを標準化されたブロックとして使用することによって設計者は、設計の独自の側面に集中して生産性を向上できます。特徴
- 超低消費電力
- スリープモードサポート
- 通常動作5mW~150mW
- 超小型フットプリントパッケージ
- 36ボールWLCSP(6mm2)
- 64ボールucfBGA(12mm2)
- 80ボールctfBGA (42mm2)
- 80ボールckfBGA (49mm2)
- 81ボールcsfBGA (20mm2)
- プログラマブルアーキテクチャ
- 5936 LUT
- 180kBブロックRAM
- 47Kb分配RAM
- 硬化4レーンMIPI D-PHYインターフェイス2台
- 送信と受信
- 1台のD-PHYインターフェイスあたり6Gb/s
- プログラマブル源同期I/O
- MIPI D-PHY Rx、LVDS Rx、LVDS TX、subLVDS Rx、SLVS200 Rx、HiSPi Rx
- I/Oあたり最大1200mb/s
- 4つのハイスピードクロック入力
- プログラマブルCMOS I/O
- LVTTLおよびLVCMOS
- 3.3V、2.5V、1.8V、1.2V(出力)
- LVCMOS差動出力
- LVTTLおよびLVCMOS
- 柔軟性に富んだデバイス構成
- ワンタイムプログラマブル (OTP) 不揮発性構成メモリ
- 外部フラッシュからのマスタSPIブート
- デュアルイメージブート起動対応
- I2Cプログラミング
- SPIプログラミング
- シンプルなフィールドアップデートのためのtransFR™ I/O
- 強化されたシステムレベルのサポート
- Revealロジック解析器
- システム追跡用のTraecID
- オンチップ硬化I2Cブロック
- アプリケーション例
- デュアルMIPI CSI-2 to シングルMIPI CSI-2集約
- クワッドMIPI CSI-2 to シングルMIPI CSI-2集約
- シングルMIPI DSI to シングルMIPI DSIリピータ
- シングルMIPI CSI-2 to シングルMIPI CSI-2リピータ
- シングルMIPI DSI to デュアルMIPI DSIスプリッタ
- シングルMIPI CSI-2 to デュアルMIPI CSI-2スプリッタ
- MIPI DSI to OpenLDI/FPD-Link/LVDS変換器
- OpenLDI/FPD-Link/LVDS to MIPI DSI変換器
- MIPI DSI/CSI-2 to CMOS変換器
- CMOS to MIPI DSI/CSI-2変換器
- SubLVDS to MIPI CSI-2変換器
アプリケーション
- イメージセンサ
- ディスプレイ
- Adas

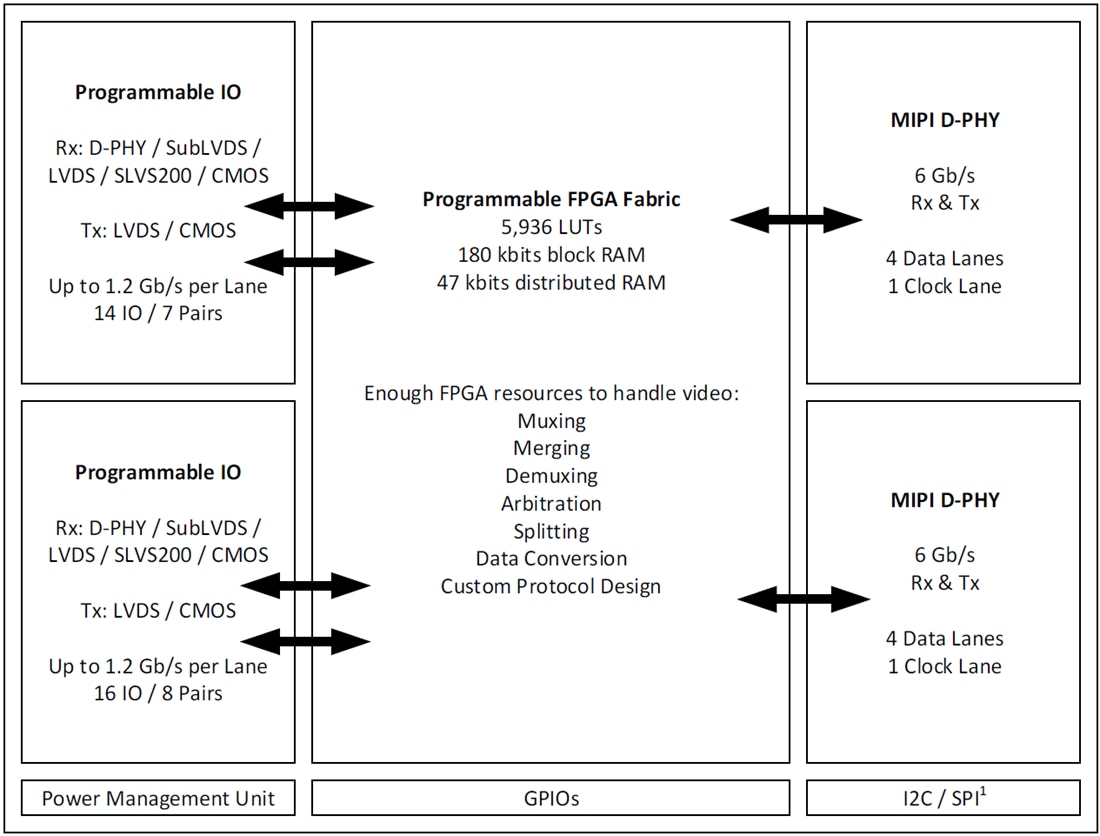

ブロック図
