Littelfuse SC7520/AQ7520 SPA® TVSダイオードアレイ
Littelfuse SC7520およびAQ7520（車載グレード）SPA® TVSダイオードアレイには、8チャンネルの超低容量・高レベルESD保護ダイオードが搭載されており、USB 3.1、DisplayPort、e-SATAといった高速データレートを保護します。0.3pFの典型的な容量は、シグナルインテグリティの確保に役立ちます。これらの堅牢なデバイスは、パフォーマンスを低下させることなく、IEC 61000-4-2国際規格（レベル4、±8kV接点放電）で指定された最大レベルで繰り返しのESDストライクを安全に吸収し、6Aの8 /20μsサージ電流（IEC 61000- 4-5第2版）を安全に散逸させます。
特徴
- µDFN-9パッケージ、3.8mm x 1.0mm
- ESD
- IEC 61000-4-2, ±12kV接触, ±15kV空中
- ISO 10605、330pF、330Ω、±12kV接触/空中（AQ7520のみ）
- EFT、IEC 61000-4-4、40A（5/50ns）
- 6A最大サージ許容差、IEC 61000-4-5 2nd edition
- 1.5V（標準）で0.32pFの低容量
- 3.3Vで0.02µAの小さい漏れ電流（標準）
- 低消費動作および制限電圧
- 感湿性レベル（MSL）1
- リードフリー、ハロゲンフリー、RoHS準拠
- AEC-Q101認定およびPPAP対応（AQ7520のみ）
アプリケーション
- V-by-One
- 埋込ディスプレイポート
- USB 2.0, 3.0,3.1ポート
- 平面パネルディスプレイ
- LCD/LED TV
- スマートフォン
- モバイルコンピューティング
- 車載用（AQ7520のみ）
仕様
- 6.0A 最大ピーク電流
- 3.3V 最高逆スタンドオフ電圧
- 標準破壊電圧8.5V、最小6.5V
- 標準逆リーク電流0.02µA、最大0.1µA
- 1.7V標準保持電圧
- クランプ電圧範囲: 2.7V~4.0V（標準）
- 0.24Ω （標準）動的抵抗
- 0.32pF（標準）ダイオード容量、0.4pF（最大）
- 温度範囲
- -40°C～+125°C（動作）
- -55°C～150°C（保存）
- 材質
- マット錫メッキ、銅合金リード
- シリコン基板
- UL 94V-0成モールドコンパウンドボディ

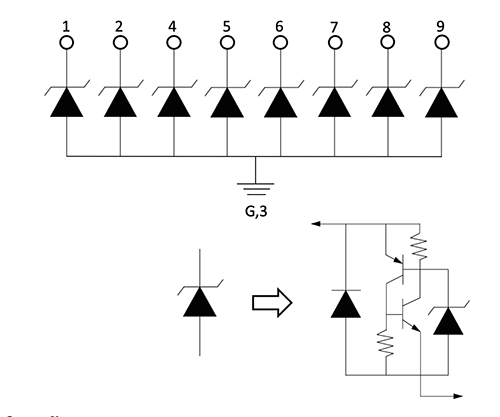

ブロック図
