Littelfuse SMDJ-HRおよびSMDJ-HRA TVSダイオード
Littelfuse SMDJ-HRおよびSMDJ-HRAシリーズTVSダイオードは、雷サージおよびほかの過渡電圧事象に起因する電圧過渡から機密電子機器を保護します。両シリーズのコンポーネントは、100％スクリーン・ソート・プロセスを経ています。SMBJ-HRダイオードは、グループB（サージテスト、HTRB、電気テスト）のソート処理も行います。SMDJ-HRシリーズは、グループBテスト要件を満たしています。
特徴
- ガラスパシベーションチップジャンクション
- 12V以上でIRは1μA以下 (typical)
- ボードスペースを最適化するための表面実装アプリケーション用
- 薄型パッケージ
- 典型的な故障モードは、過剰指定された電圧または電流からのショート
- VBR @TJ= VBR@25°C × (1+αT x（TJ - 25)) (αT:温度係数）
- 表4aおよび4cに準じたJEDEC JESD201Aに基づいてウィスカ試験を実施
- IEC-61000-4-2 ESD 15kV（気中）、8kV（接触）
- IEC 61000-4-2に従ったデータラインのESD保護（IEC801-2）
- IEC 61000-4-4に従ったデータラインのEFT保護（IEC801-4）
- 内蔵張力緩和機能
- 高速応答時間: 0VからBV minに通常1.0ps以下
- 10/1000μs波形で3000Wのピークパルス電力、繰り返し率（負荷サイクル）0.01%
- 高温度はんだ付け保証: 終端で260°C/40秒
- J-STD-020、MSLレベル1に適合、LF最大ピーク260°C
- 第二レベルの相互接続は、IPC/JEDEC J=STD=609A.01に準じて無鉛
- 製造・組立ロットのトレーサビリティがある高信頼性デバイス
- SMDJ-HRAシリーズ: A51信頼性強化スクリーニング・オプションは、MIL-PRF-19500へのリファレンスで利用可能
機能図
データシート

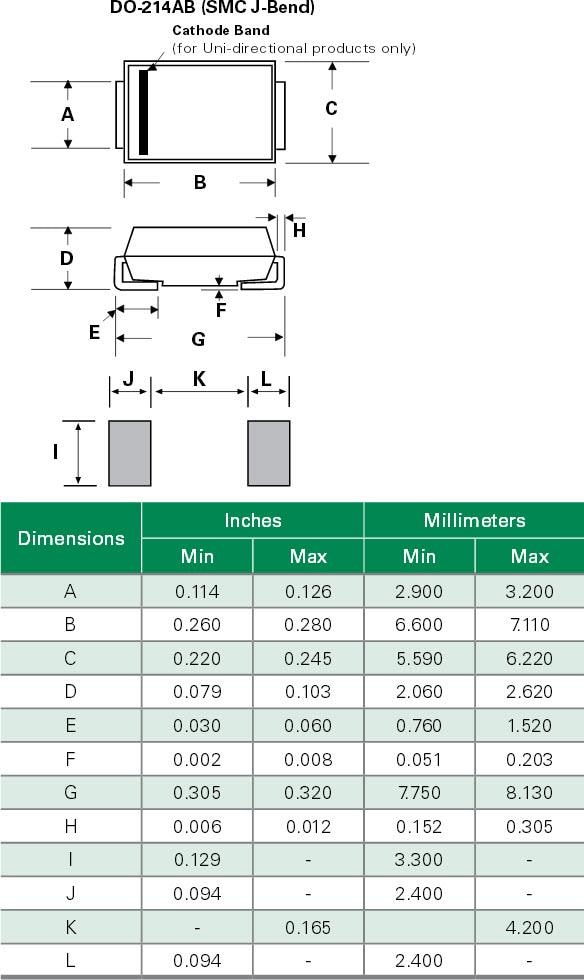

寸法
