MEAN WELL PHP-3500シリーズ水冷却電源

MEAN WELL PHP-3500シリーズ水冷却電源は、3500W単出力スリムタイプ電源で、60mmという低背設計になっています。これらの電源は、90-264VACおよび120-370VDC入力電圧の両方で動作し、24/48VDC出力電圧線が備わっているモデルがあります。PHP-3500電源には、各モデルに最も効果的な熱放散を提供する独自の冷却テクノロジーが採用されています。この電源は、最高96%という高い効率性、内蔵リモートON-OFF制御、ファンレス設計、水伝導による冷却、DC OKアクティブ信号が特徴です。これらのPHP-3500電源は、ファンのない空気対流の下で-30°C~70°Cの温度範囲で動作します。

PHP-3500電源には、完全な保護機能と2G防振機能が備わっています。これらの電源は、TUV EN62368-1およびUL62368-1といった国際的な安全規制に準拠しており、設計はEN61558-1およびEN60335-1を参照しています。PHP3500シリーズは、産業用レーザー処理装置、機械および電気機器、産業用制御システム、家電製品の各アプリケーションに適しています。

特徴

  • スリムで低背(60mm)
  • ファンレス設計、水伝導による冷却
  • 内蔵アクティブ力率補正(PFC)機能
  • -30°C~70°C作動温度
  • 内蔵PMBus通信プロトコルとCANbusオプション
  • 出力電圧および定電流レベルのプログラマブル
  • 保護:
    • 短絡
    • 過負荷
    • 過電圧
    • 過温度
  • 内蔵リモートON-OFF制御
  • DC OKアクティブ信号
  • 迅速な実装を目的としたオプションのコールドプレート
  • OVCIII動作高度3000メートル(最高)
  • 電源オン用のLEDインジケータ
  • 高い効率性: 最大96%
  • アクティブ電流共有機能最大14000W (3+1)

アプリケーション

  • 産業用オートメーションマシン
  • 産業用制御システム
  • 機械および電気機器
  • 電子計器、機器、または装置
  • 家庭用電化製品

安全性

  • 安全性: UL/EN62368-1、(EN61558、EN60335-1)
  • EMC: EN 55032 / 55024

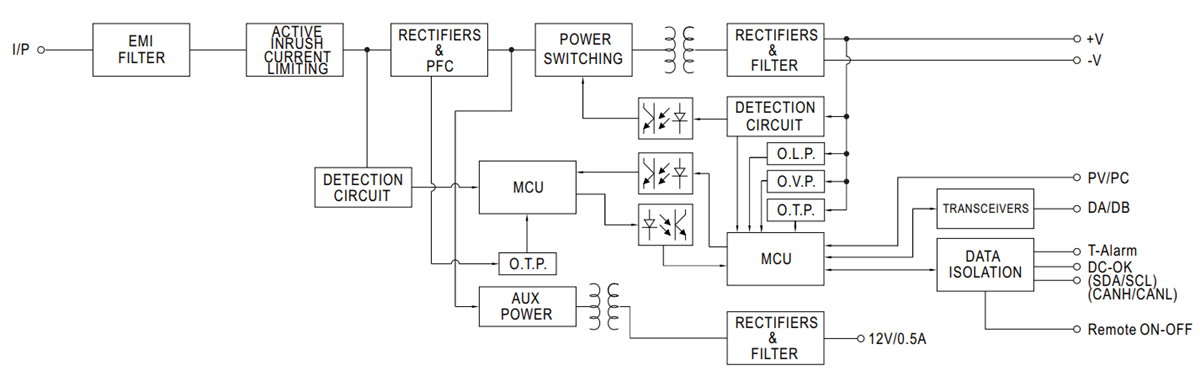

ブロック図

ブロック図 - MEAN WELL PHP-3500シリーズ水冷却電源

ビデオ

公開: 2019-10-31 | 更新済み: 2021-06-08
